前言

移动设备向着轻薄短小的方向发展，手机行业是这一方向的前锋，从几代iPhone的尺寸可以看出----薄，是一直努力的方向（图1）。随着物联网、可穿戴等市场兴起，将这一方向推向极致。

图1 iPhone厚度变化

手机的薄型化，得益于多方面技术的进步，包括SiP、PCB、显示屏等技术，其中关键的技术之一就是EMI屏蔽技术。传统的手机EMI屏蔽是采用金属屏蔽罩，屏蔽罩在横向上要占用宝贵的PCB面积，纵向上也要占用设备内部的立体空间，是设备小型化的一大障碍。新的屏蔽技术——共形屏蔽（Conformal shielding），将屏蔽层和封装完全融合在一起，模组自身就带有屏蔽功能，芯片贴装在PCB上后，不再需要外加屏蔽罩，不占用额外的设备空间，从而解决这一难题。如图2，iPhone 7主板上，大部分芯片都采用了Conformal shielding技术，包括WiFi/BT模组、PA模组、Memory模组等，从而实现了轻薄短小目标。

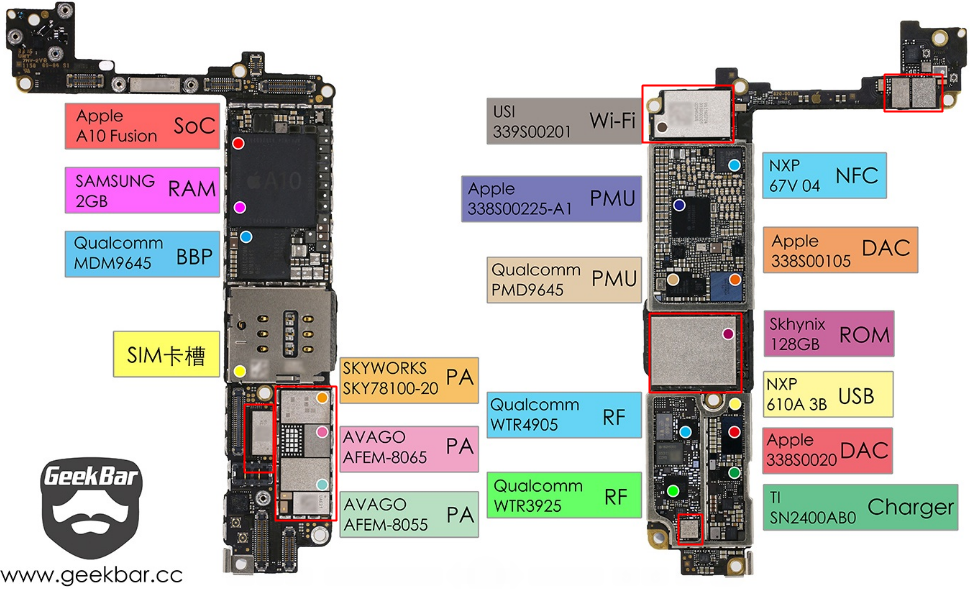

图2 iPhone7主板上采用共形屏蔽技术的模组

SiP封装共形屏蔽

电子系统中的屏蔽主要两个目的：符合EMC规范; 避免干扰。传统解决方案主要是将屏蔽罩安装在PCB上，会带来规模产量的可修复性问题。 此方法也可以在SiP模组中使用，如图3中的模组封装，或Overmold shielding将屏蔽罩封装在塑封体内。 这两种屏蔽解决方案，虽然实现了屏蔽罩的SiP封装集成，但是并不能降低模组的高度，同时也会带来工艺和成本问题。

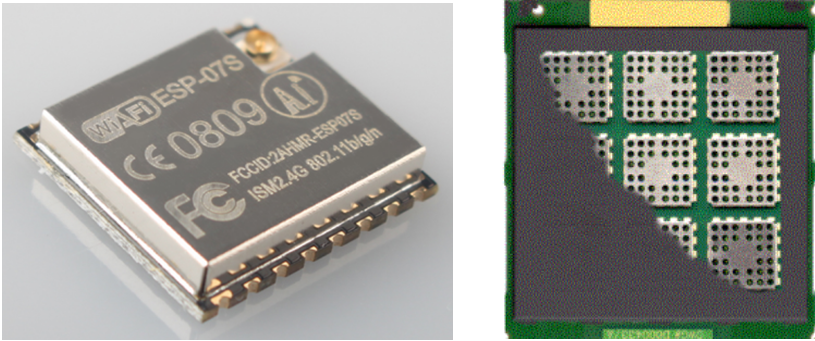

图3 传统的屏蔽罩模组及SiP封装内集成（Overmolded shielding）屏蔽罩

SiP封装的共形屏蔽，可以解决以上问题。如图4，SiP封装采用共形屏蔽技术，其外形与传统的封装基本一致，但与传统封装相比，不会带来尺寸上增加。

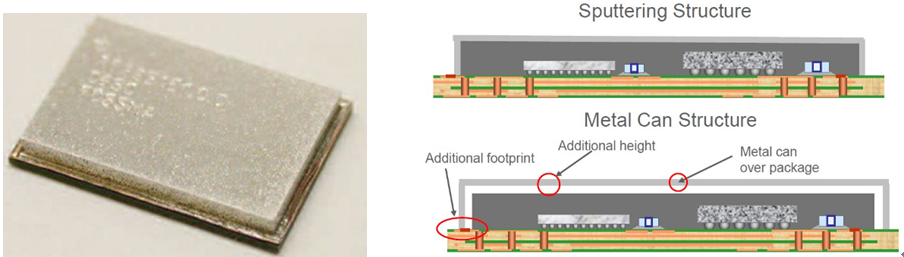

图4 共形屏蔽SiP封装以及与传统屏蔽罩的区别

共形屏蔽的性能

共形屏蔽实现了极好的屏蔽效能，在高达12GHz远场，高达6GHz近场，以及10MHz-100MHz的低频，屏蔽效果在30dB以上。在封装表面溅射3um的铜，如图5实际的测量结果，可以看出共形屏蔽的出色效果。

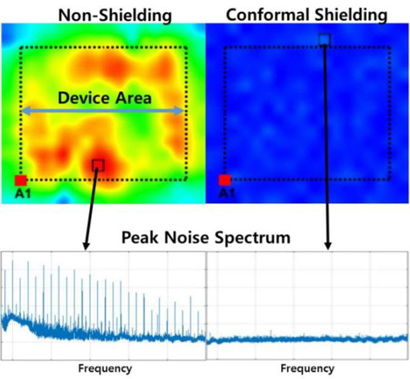

图5共形屏蔽的测试效果

共形屏蔽的工艺

共形屏蔽目前主流工艺有三种：电镀，喷涂，溅射。各工艺的优缺点对比如下表。

以溅射为例，工艺流程如下图：

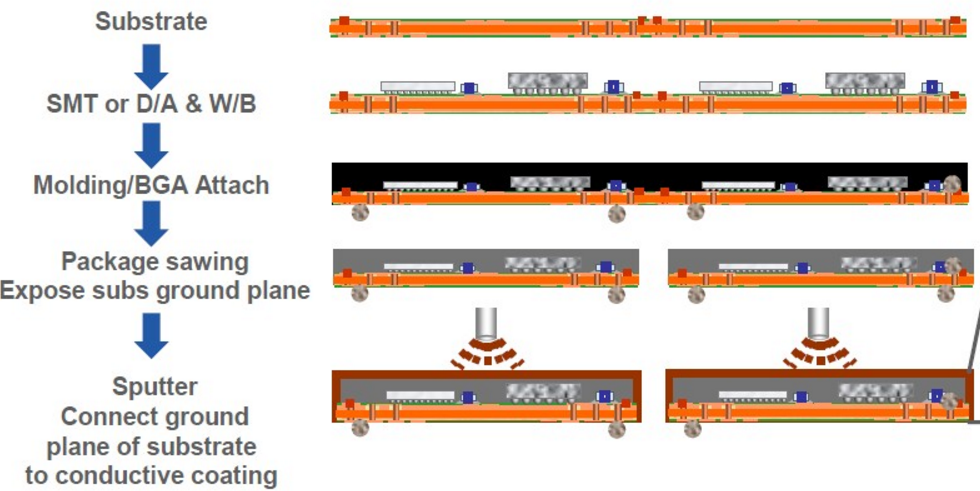

图6 溅射工艺流程

共形屏蔽的应用

共形屏蔽主要用于PA，WiFi/BT、Memory等SiP模组封装上，用来隔离封装内部电路与外部系统之间的干扰，如图7。

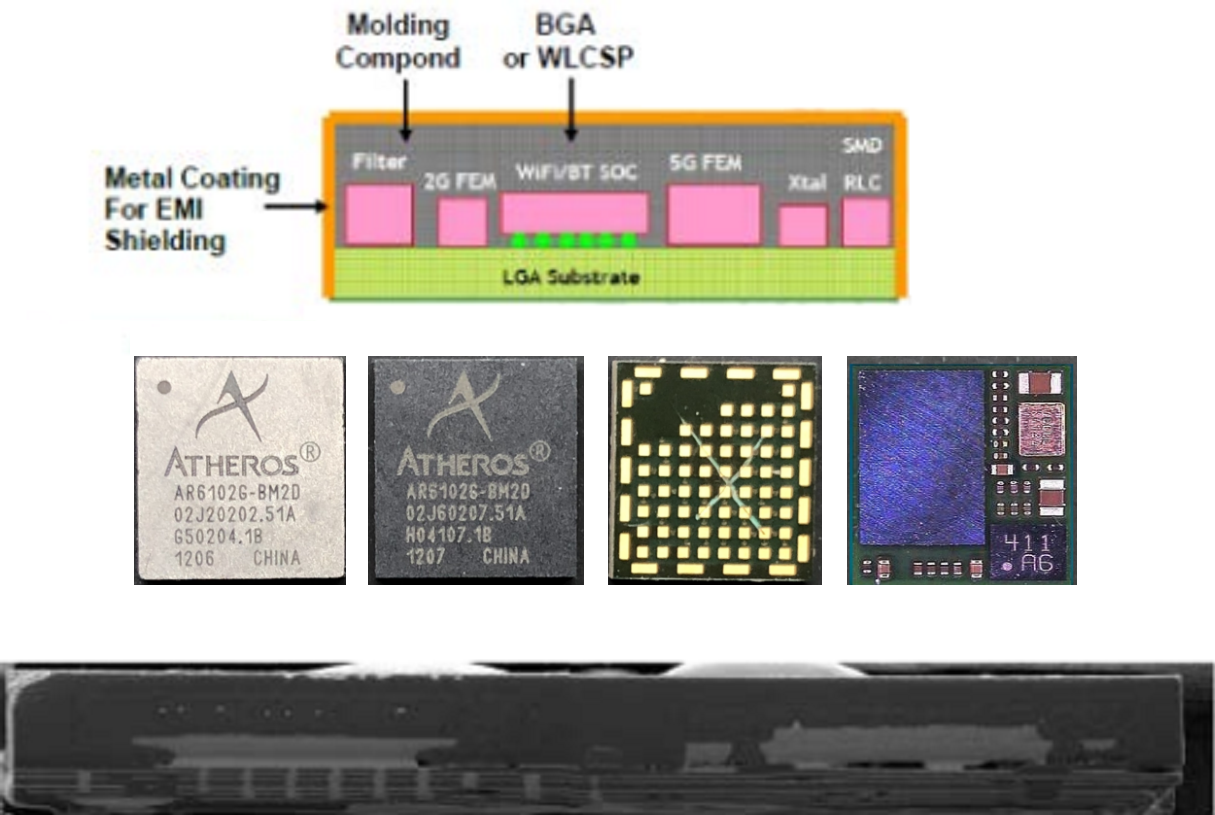

图7 WiFi模组共形屏蔽结构

对于复杂的SiP封装，将AP/BB、Memory、WiFi/BT、FEM等集成在一起，封装内部各子系统之间也会相互干扰，需要在封装内部隔离。另外，由于大尺寸的SiP封装，其Conformal Shielding结构共振频率较低，加上数字系统本身的噪声带宽很宽，容易在SiP内部形成共振，导致系统无法正常工作。Compartment shielding（隔室屏蔽）由Conformal shielding技术改进而来，用激光将塑封体打穿，露出封装基板上的接地铜箔，灌入导电填料形成屏蔽墙，与表面的屏蔽层一起将各子系统完全隔离开。Compartment shielding主要用于封装内部的隔离。另外，其减小了各屏蔽腔的尺寸，共振频率远高于系统噪声频率，避免了电磁共振，从而使得系统更稳定。Compartment shielding典型的应用案例就是iWatch里的S1模组，如图8。

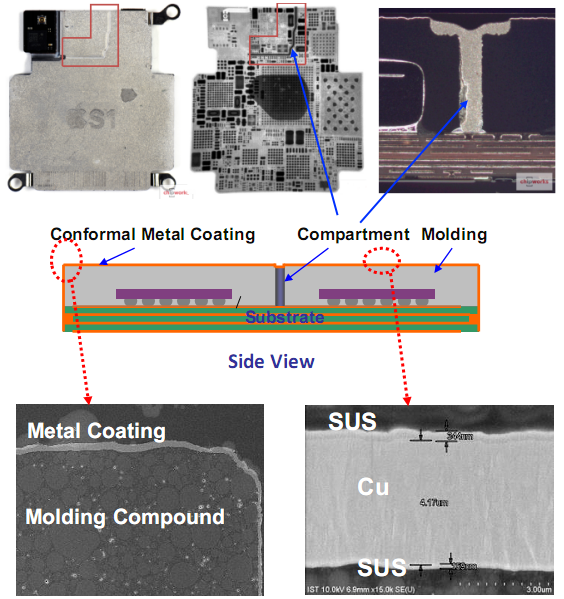

图8 苹果S1 SiP封装 Compartment shielding结构

总结

SiP共形屏蔽的优点：

• 共形（Conformal）和隔室（Compartmental）屏蔽方案应用灵活

• 最大限度减少封装中的杂散和EMI辐射

• 最大限度减少系统中相邻器件建的干扰

• 器件封装横向和纵向尺寸增加几乎为零

• 节省系统特殊屏蔽部件的加工和组装

• 减少设备PCB面积和空间

• 低成本

共形屏蔽技术，可以解决SiP内部以及周围环境之间的EMI干扰，对封装尺寸和重量几乎没有影响，具有优良的电磁屏蔽性能，可以取代大尺寸的金属屏蔽罩。必将随着SiP技术以及设备小型化需求而普及。
