共封装光学（Co-Packaged Optics, CPO）长期以来一直被寄予变革数据中心互联的厚望，但该技术的市场化进程耗时良久，直至2025年才出现可实际部署的成熟产品。在此期间，可插拔光模块凭借其相对成本效益、部署熟悉度及基于标准的互操作性，始终紧跟网络需求，仍是行业默认选择。
然而，AI工作负载带来的海量网络需求，正彻底改变这一格局。AI网络带宽的发展路线表明，互联速度、传输距离、密度及可靠性要求即将突破光模块的能力上限。CPO虽能为scale-out网络带来一定收益并提供更多选择，但它将成为scale-up网络的核心支撑——在本十年后半段及未来，CPO将是推动纵向扩展网络带宽增长的主要动力。
当前基于铜缆的scale up解决方案（如NVLink），每块GPU可提供高达7.2太比特/秒的带宽，下一代Rubin架构更是将达到14.4太比特/秒。但铜缆链路的传输距离最多仅为2米，这意味着纵向扩展域的规模最多局限于1-2个机架，且通过铜缆扩展带宽的难度正日益增加。
Rubin架构中，英伟达将通过双向SerDes实现铜缆单通道带宽翻倍，但依靠研发更快的serdes来提升铜缆带宽，是一条极具挑战性、进展缓慢的道路。而CPO不仅能提供相当或更优的带宽密度，还能提供更多带宽扩展路径，同时支持更大规模的scale up域。
理解CPO发展动力的关键，在于审视使用光模块进行光通信时存在的诸多低效问题与权衡取舍。光模块虽能实现更长的链路传输，但网络交换机或计算托盘面板上的光模块插槽，通常距离加速器（XPU）或交换机专用集成电路（ASIC）有15-30cm。这意味着信号需先通过长距离LR SerDes以电信号形式传输这15-30cm，再由模块内的DSP恢复后，才能转换为光信号。而CPO将光引擎直接部署在XPU或交换机ASIC旁，无需DSP，且可使用低功耗serdes将数据从XPU传输至光引擎，与DSP收发器相比，数据传输能耗可降低50%以上，部分方案甚至有望降低80%。

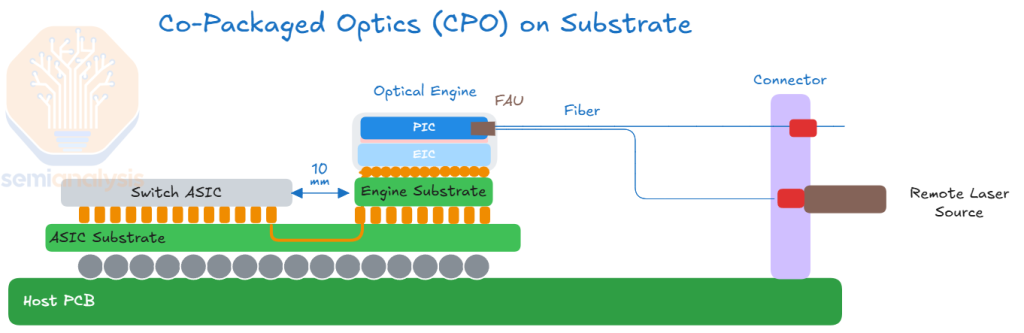

共封装光学（CPO）基板部署示意图
尽管英伟达和博通（Broadcom）等企业的scale out CPO解决方案备受关注，且受到终端客户的密切关注，但大型超大规模数据中心运营商已开始规划scale up CPO战略，并与供应商达成合作。例如，Celestial AI预计到2028日历年年底，营收年化率将达到10亿美元——Semianalysis认为这一目标主要依靠为亚马逊Trainium 4提供的scale upCPO解决方案实现。
如今，专注于CPO的企业已远超论文发表、试点项目和技术演示阶段，正围绕光端口架构等关键产品决策展开布局，以解决大规模生产问题。对于scale up CPO而言，核心问题已不再是“是否需要”或“为何需要”，而是“何时落地”与“如何落地”——如何实现量产，以及激光制造商等关键组件供应链企业何时能提升足够产能。
本文将深入探讨CPO的优势与挑战、架构原理、当前及未来产品、相关企业及供应链，为从业者、行业分析师、投资者及所有关注互联技术的人士提供参考指南。
1. 共封装光学（CPO）总拥有成本（TCO）分析
2025年英伟达GTC大会上，最受期待的议题之一便是黄仁勋宣布推出首款支持CPO的scale out网络交换机。值得注意的是，在scale up领域，英伟达仍坚持使用铜缆，甚至计划将这一策略延续至2027-2028年。
Semianalysis从总拥有成本（TCO）角度切入，分析这些新型CPO交换机的成本与功耗优势——尽管这些优势尚未足以让客户彻底转向全新部署模式，因此预计首批scale out CPO交换机的采用率将较为有限，具体原因如下：
◆ 典型AI集群网络配置与TCO
典型AI集群包含三类核心网络结构：后端网络、前端网络和带外管理网络。其中，后端网络是利用率最高、技术要求最严苛的部分，用于GPU间的scale out通信，通过协同操作实现训练和推理的并行化，通常采用InfiniBand或以太网协议。
由于其高要求特性，后端网络占据了网络总成本和功耗的主导份额：在采用英伟达X800-Q3400后端交换机、基于InfiniBand的三层GB300 NVL72集群中，后端网络占网络成本的85%、网络功耗的86%。CPO交换机及网络解决方案可同时应用于后端和前端网络，但目前部署重点仍集中在后端网络。
从整体来看，网络成本是AI集群总成本中仅次于AI服务器的第二大组成部分。在采用三层InfiniBand网络的GB300 NVL72集群中，网络成本占比15%；若采用四层网络，占比将升至18%。光模块是网络成本的重要组成部分——在使用相对昂贵的英伟达LinkX收发器的三层网络中，光模块占网络成本的60%，且消耗45%的网络总功耗。

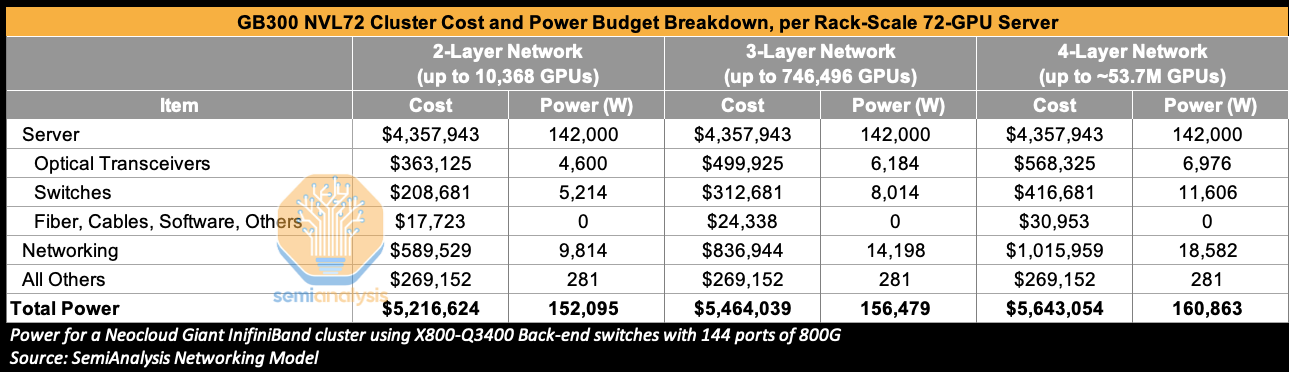

GB300 NVL72集群成本与功耗预算明细（每机架72-GPU服务器）
AI集群的GPU数量越多，所需的网络层级可能越多。从二层网络升级至三层及以上网络，意味着更高的成本和更大的功耗预算。CPO不仅能在保持网络层级不变的情况下降低功耗和成本，还能通过扩大单个网络层级可连接的GPU数量，进一步减少总功耗和成本需求。
◆ scale out域CPO的功耗预算
2025年GTC大会上，英伟达CEO黄仁勋强调，光模块本身的巨大功耗是推动CPO发展的关键动力。根据上述表格中的每机架功耗预算，一个包含20万个GB300 NVL72（每机架72个GPU封装、144个计算小芯片）的GPU集群，若采用三层网络，其关键IT功耗将达到435MW，其中单独光模块的功耗就高达17MW。显然，减少大部分收发器相关组件有望节省巨额功耗。
这一点可通过对比单个800G DSP光模块与CPO系统中光引擎+激光源的功耗（按800G带宽计）直观体现：800G DR4光模块的功耗约为16-17W，而英伟达Q3450 CPO交换机中的光引擎与外部激光源合计功耗约为4-5W/800G带宽，功耗降低73%。
这一数据与Meta在2025年ECOC大会上发布的论文结果高度吻合。该报告显示，800G 2xFR4可插拔收发器的功耗约为15W，而博通Bailly 51.2T CPO交换机中的光引擎与激光源合计功耗约为5.4W/800G带宽，功耗节省65%。

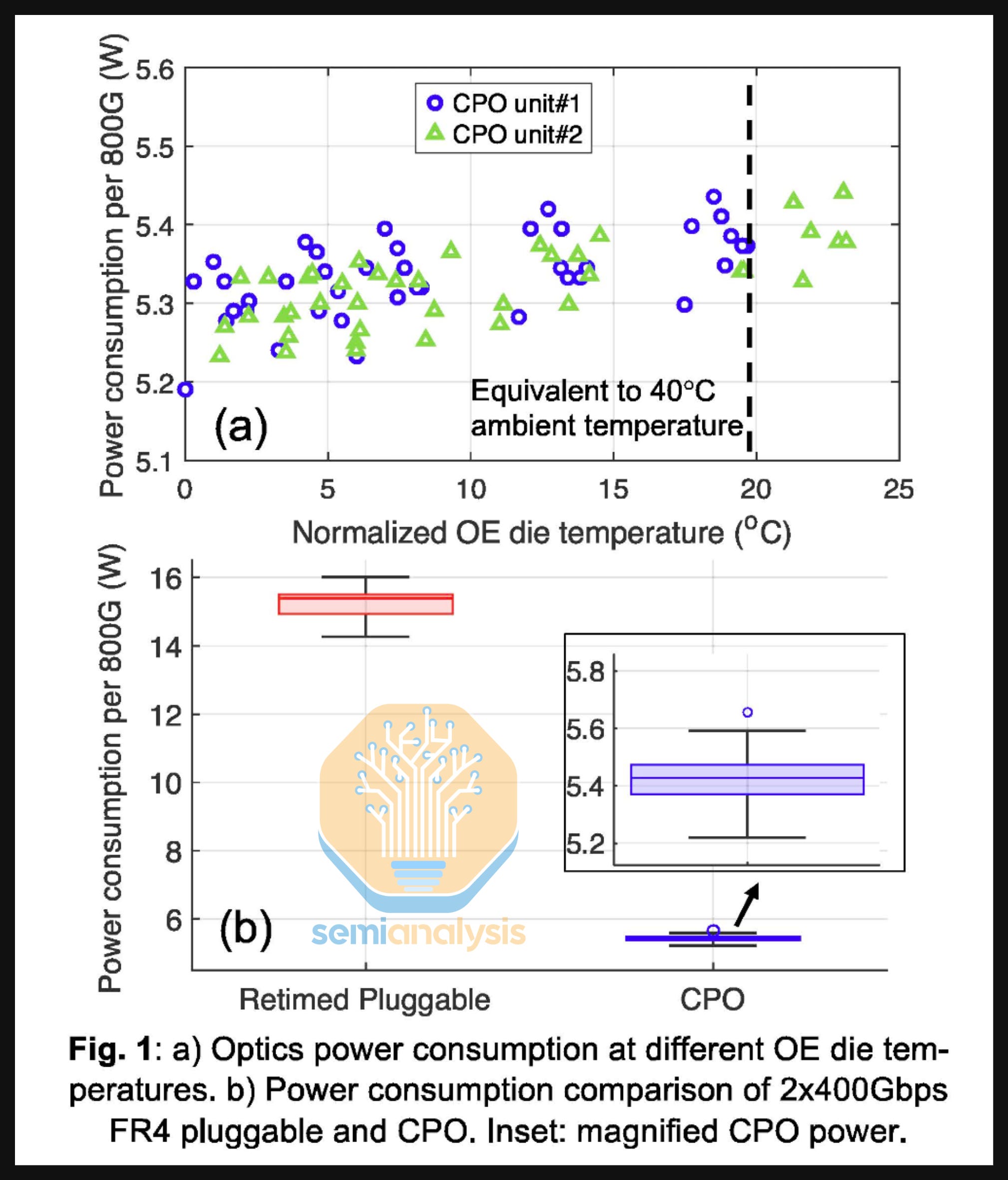

图1：（a）不同光引擎芯片温度下的光模块功耗；（b）2x400Gbps FR4可插拔模块与CPO的功耗对比（插图：CPO功耗放大图）
将分析扩展至集群层面：在采用三层网络的GB300 NVL72集群中，后端网络从DSP光模块转向LPO光模块，可使光模块总功耗降低36%，网络总功耗降低16%；而全面转向CPO的节能效果更为显著——光模块功耗降低84%，但交换机新增的光引擎（OE）和外部激光源（ELS）会使总功耗增加23%。需说明的是，在CPO场景中，前端网络仍使用DSP光模块，因此每台服务器的光模块功耗底线为1000W。

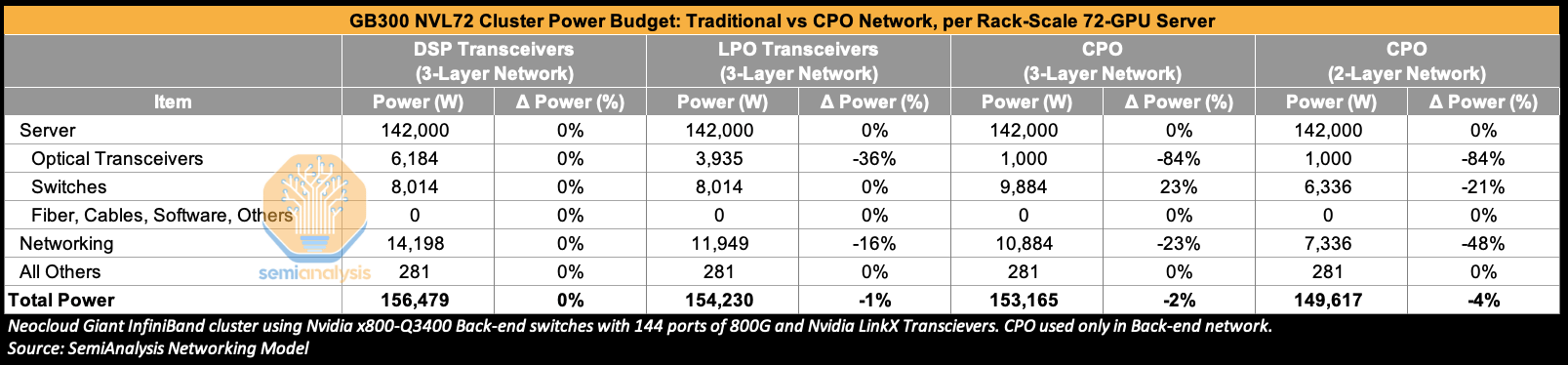

GB300 NVL72集群功耗预算：传统网络vs CPO网络（每机架72-GPU服务器）
来源：SemiAnalysis AI网络模型（基于采用144个800G端口的英伟达X800-Q3400后端交换机及英伟达LinkX收发器构建的超大规模IB集群，CPO仅应用于后端网络）

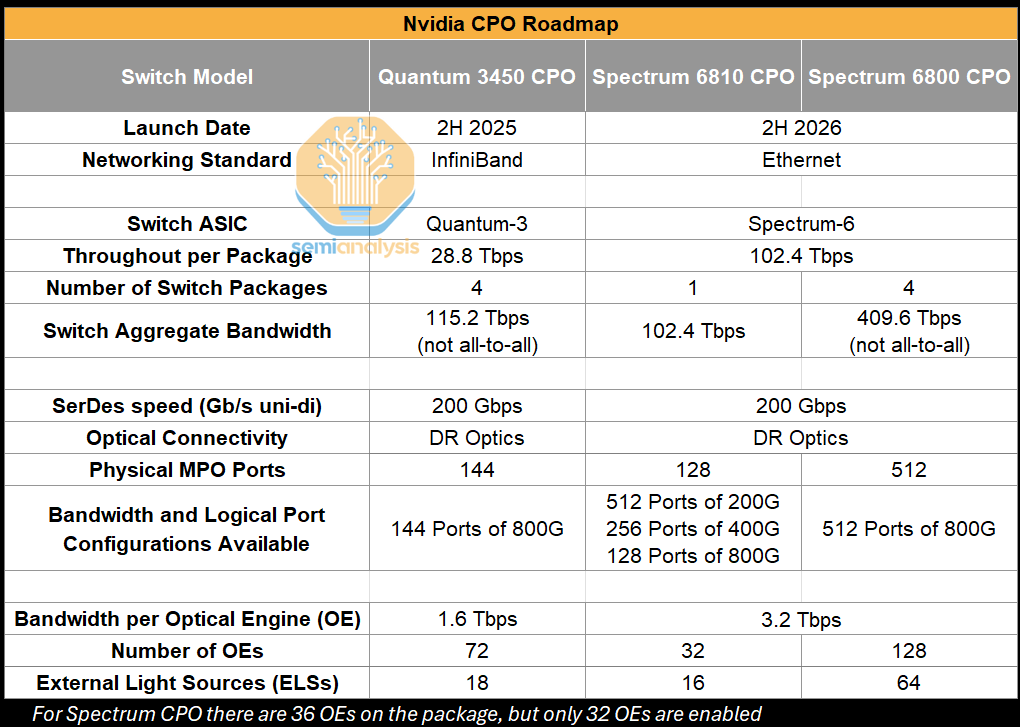

英伟达的scale out CPO交换机默认采用高基数（high radix）网络架构，但这一特性对终端用户而言是“抽象化”的——因为数据shuffle在交换机内部完成，而非像非CPO高基数交换机那样通过配线架或octopus cables在外部实现。相反，这些CPO交换机呈现出极高的端口密度：例如Quantum 3450提供144个800G端口，Spectrum 6800提供512个800G端口。需要说明的是，英伟达非CPO的IB Quantum Q3400交换机也提供144个800G端口，但其他IB交换机（如QM9700）仅提供32个800G端口——只有前者能通过“单机高基数”实现大量有效端口。
这种高端口密度使客户有望将网络从三层扁平化至二层，同时省去部署shuffle box光纤重排、配线架或笨重的octopus线缆的麻烦，这可能成为其核心卖点。在二层网络场景中，与传统DSP光模块相比，CPO的收发器功耗降低84%，交换机功耗降低21%，网络总功耗降低48%。
Spectrum 6800交换机的端口配置（512个800G端口）使其在这方面具备显著优势——相比之下，Spectrum 6810仅提供128个800G端口、256个400G端口或512个200G端口。若Spectrum 6810采用128个800G端口配置，二层网络最多可连接8192个GPU；而Spectrum 6800的512个800G端口配置可连接131072个GPU。
补充说明：一个具有k个端口的交换机在L层网络中支持的最大主机数公式为：2×(k/2)^L。例如，对于二层网络，通过将每个端口的带宽减半（如将800G端口拆分为两个400G端口），无论是通过内部重排（如Spectrum 6800）、分支线缆还是双端口收发器，支持的主机数都将变为原来的四倍！
前文提到的功耗节省（三层CPO网络降低23%网络功耗，二层CPO网络降低48%）看似显著，但需注意：三层网络中，网络功耗仅占集群总功耗的9%。因此，转向CPO对集群总功耗的影响被大幅稀释——三层CPO网络仅能使集群总功耗降低2%，二层网络也仅降低4%。
◆ scale out CPO的总拥有成本（TCO）
这里简要对比收发器与CPO解决方案的成本细节：英伟达首款CPO交换机Quantum X800-Q3450 CPO将采用72个1.6 Tbps的光引擎；后续版本的Quantum CPO交换机可能转向36个3.2 Tbps的光引擎，每个光引擎（含FAU）成本约1000美元，因此每台设备的光引擎总成本约为3.6万美元。
作为对比，若采用传统光收发器模块：非CPO的X800-Q3400交换机配备72个OSFP插槽，需使用1.6T双端口收发器提供144个800G端口。假设一款通用1.6T DR8收发器的成本为1000美元，那么为该交换机配备收发器的总成本将达到7.2万美元——是CPO交换机所需光引擎和ELS总成本（约3.5-4万美元）的两倍。
但需考虑交换机供应商的利润率：若按60%的毛利率计算，终端客户购买光引擎的成本将达到8-9万美元，高于收发器方案的成本。此外，光纤重排shuffle盒等其他组件也会面临类似的利润率叠加。这意味着，根据光模块的采购成本和交换机供应商的利润率，转向CPO的成本节省可能并不显著。
如下表所示，在三层网络中从收发器转向CPO时，CPO组件的额外利润率使交换机成本增加81%，这抵消了86%的光模块采购成本节省。尽管CPO的网络总成本仍比DSP光模块低31%，但正如功耗分析所示，服务器机架在集群TCO中占主导地位，因此集群总成本仅降低3%。
而将网络从三层扁平化至二层，可实现更显著的成本节省——集群总成本降低7%，收发器成本降低86%，网络总造价降低46%。

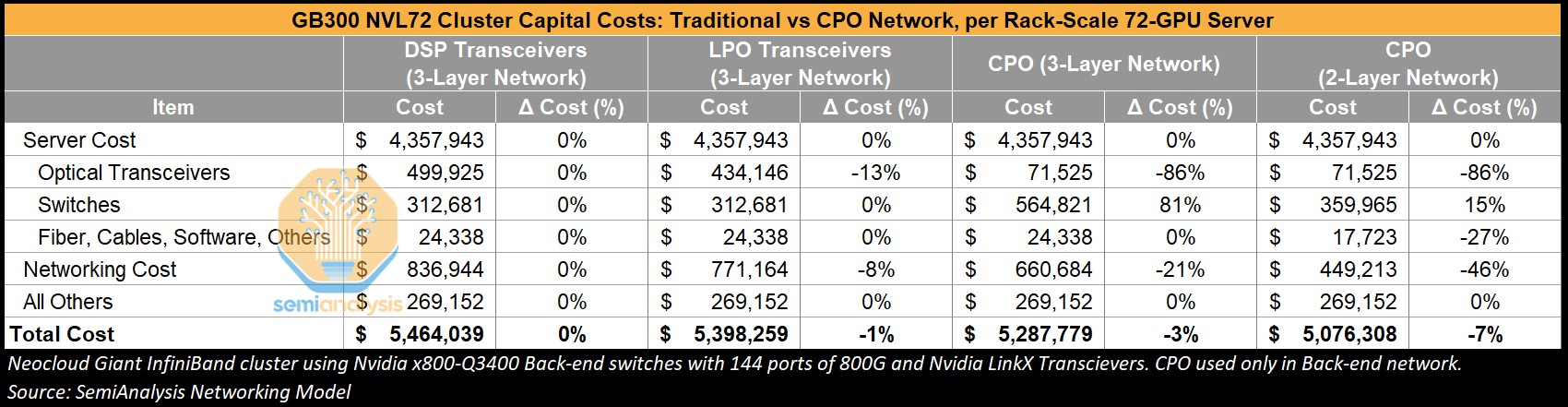

GB300 NVL72集群资本支出：传统网络vs CPO网络（每机架72-GPU服务器）
综上，CPO虽能提供最高7%的成本节省和4%的功耗节省，但同时存在现场维护难度大、可靠性及故障影响范围担忧、丧失对多个收发器供应商的议价能力等问题——这也是GPU云厂商尚未广泛采用CPO的原因。Semianalysis预计，短期内超大规模数据中心运营商对scale out CPO系统的采用不会出现快速增长。
◆ scale up网络中的CPO
与此相反，Semianalysis认为scale up是CPO的杀手级应用场景。如前所述，大型超大规模数据中心运营商已开始向供应商承诺，将在本十年末部署基于CPO的纵向扩展解决方案。
当前，基于铜缆的scale up模式正逼近极限：200Gbpa/lane速率下，铜缆的传输距离最多仅为2m，且单通道带宽翻倍的难度日益增加。而CPO不仅能满足带宽密度要求，还能提供多种未来带宽扩展路径，并解锁更大规模的scale up域。
一旦CPO应用于scale up网络，纵向扩展域将不再受互联传输距离的限制——理论上，客户可将scale up域扩展至任意规模。当然，若要保持scale up域处于支持全连接的单级扇出网络中，其规模将受限于交换机基数。
◆ Scale up vs Scale out的市场规模（TAM）
Scale up网络的需求远比后端横向扩展网络更为严苛。GPU间或交换机间的链路需要更高的带宽和更低的延迟，以实现GPU间的协同工作，例如共享内存等资源。
举例来说，英伟达Blackwell架构的第五代NVLink，每块GPU的单向带宽达900GB/s (7200Gb/s）——是GB300 NVL72后端Scale out网络（采用CX-8网卡，每块GPU带宽100GB/s，即800Gb/s）的9倍。这也推动了Host对更高岸线带宽密度的需求，成为GPU Serdes速率提升的核心动力。
更重要的是，随着Scale up域规模扩大和互联速率提升，Scale up互联（最终将是Scale up CPO）的市场规模已大幅超过Scale out网络。CPO的市场规模未来可能主要由Scale-up应用主导。

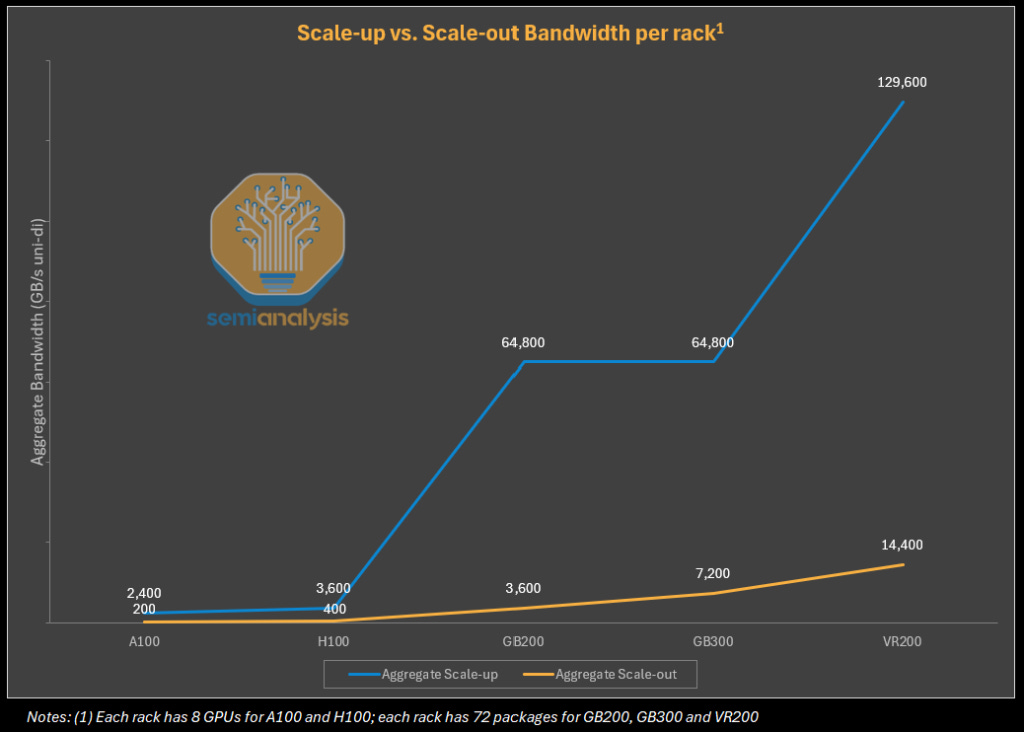

每机架Scale-out vs Scale-up带宽对比
◆ Scale-up中的铜缆vs光学：域规模、密度与传输距离
目前，Scale-up网络完全依赖铜缆，这有其合理之处：在当前可插拔范式下，若用光模块匹配NVLink的带宽，将面临极高的成本、功耗以及额外的延迟问题，且计算托盘的面板空间可能无法容纳所有必要的收发器。铜缆在低延迟、高吞吐量连接方面表现出色，但如前所述，铜缆的传输距离限制了“域规模”——即单个Scale-up域内可连接的GPU数量。
扩大Scale-up域规模是计算能力扩展的关键途径。在如今基于推理的模型扩展和测试时计算的场景中，在单个Scale-up域内增加更多计算资源、内存容量和内存带宽，已变得越来越重要。
英伟达GB200系统实现了巨大的性能飞跃，其核心原因是将Scale-up域的GPU数量从8个提升至72个（全连接拓扑），通过实现更复杂的协同通信技术，解锁了惊人的吞吐量提升——这在,Scale-out网络中是无法实现的。
而基于铜缆的方案，只能在单个机架范围内实现这一规模，这对供电、热管理和可制造性提出了极高要求。该系统的复杂性导致下游供应链仍在努力提升产能。

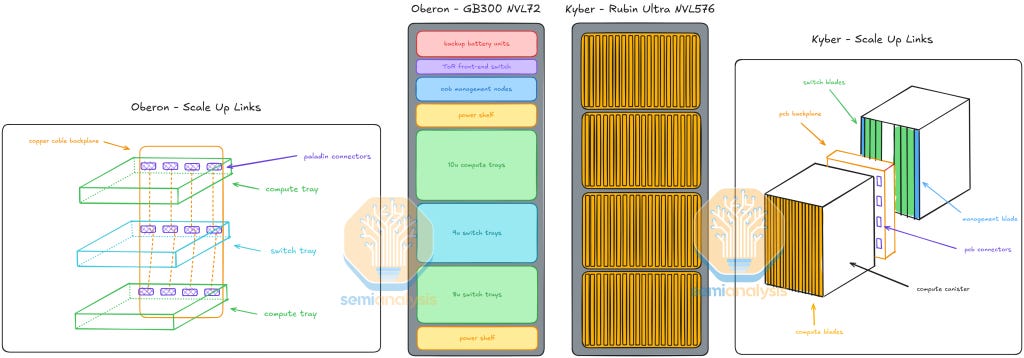

英伟达将继续坚持使用铜缆，并计划进一步扩大Scale-up域规模，以领先于AMD等竞争对手及正在追赶的超大规模数据中心运营商。为此，英伟达被迫采取极端措施，在单个机架内扩展Scale-up域——2025年GTC大会展示的Rubin Ultra的Kyber机架架构，可支持多达144个GPU封装（576个GPU芯片），其密度是本已密集的GB200/300 NVL72机架的4倍。GB200的制造和部署已极具复杂性，而Kyber架构更是将其推向了新的高度。
光学技术则提供了相反的思路：通过跨多个机架扩展来增加域规模，而非在密集空间内堆砌更多加速器（这会带来供电和热密度方面的挑战）。如今的可插拔光模块虽能实现这一点，但光收发器的高成本和高功耗使其不切实际。
◆ Scale-up中的铜缆vs光学：带宽扩展
铜缆的带宽扩展也日益困难。在Rubin架构中，英伟达通过创新的双向Serdes技术实现带宽翻倍——发送和接收操作共享同一通道，支持每通道224Gbps发送+接收的全双工通信。而在铜缆上实现“真正的”每通道448Gbps，仍是一项极具挑战性的任务，上市时间尚不明确。相比之下，CPO提供了多种带宽扩展路径：波特率提升、密集波分复用（DWDM）、增加光纤对数量及调制方式升级——这些将在本文后续详细讨论。
◆ CPO何时能成熟落地？
既然CPO是解决方案，为何英伟达不将其应用于Rubin Ultra，而仅先用于横向扩展交换机？这主要源于供应链不成熟、制造挑战以及客户的部署顾虑。Quantum和Spectrum系列CPO交换机的推出，旨在帮助供应链提升产能，并获取更多数据中心实际部署中的可靠性和可维护性数据。
在此期间，Meta在ECOC大会上发布的CPO可靠性数据提供了重要参考。Meta与博通合作开展了这项研究，博通也发布了相关幻灯片。研究中，Meta对15台Bailly 51.2T CPO交换机进行了规模测试，累计测试时长达104.9万个400G端口设备小时，并公布了非零KP4前向纠错（FEC）的最大 bin 值：

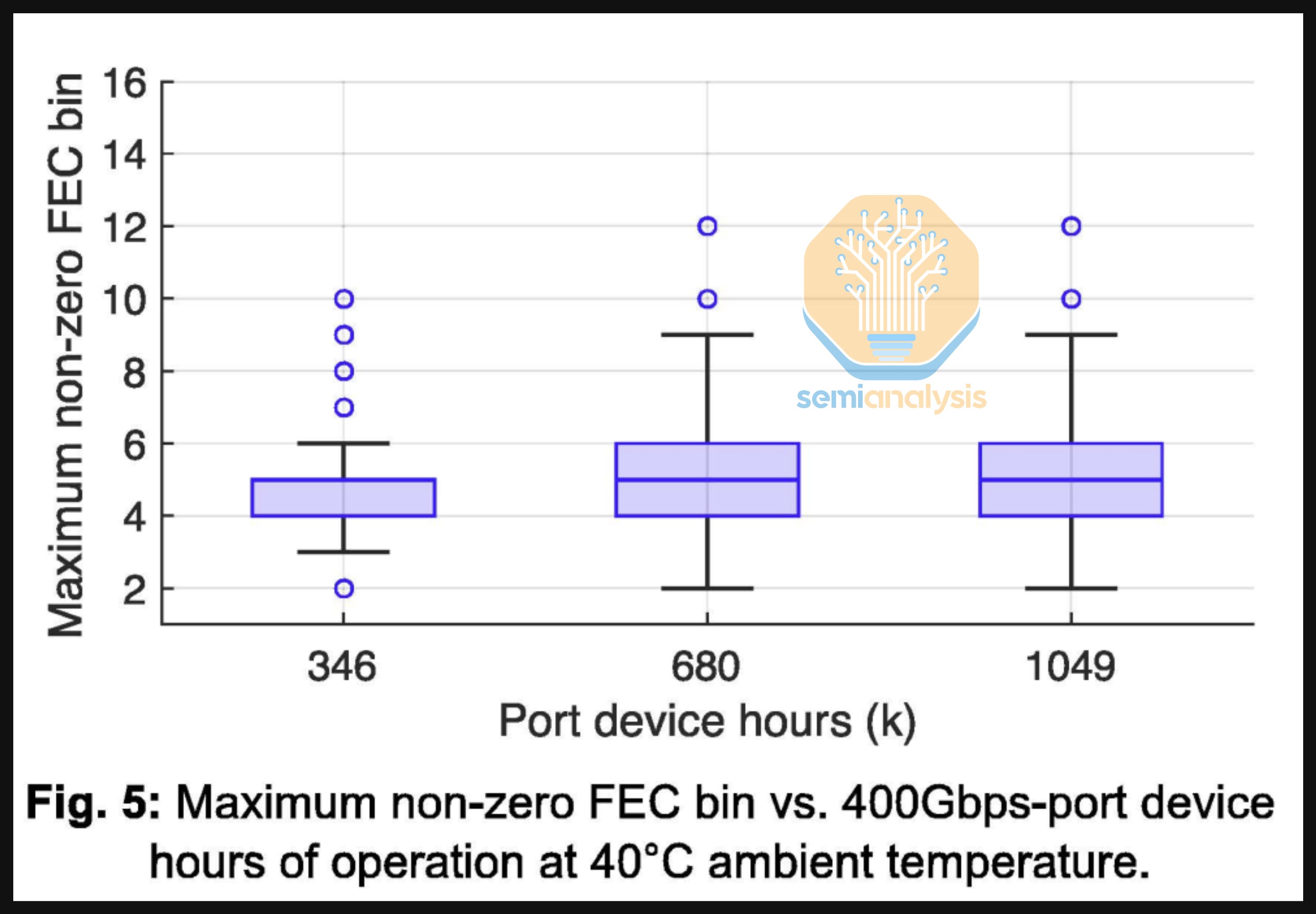

图5：40℃环境温度下，非零FEC bin最大值与400Gbps端口设备运行小时数的关系
论文还指出，测试期间未观察到链路故障或不可纠正码字（UCW），仅在累计104.9万个400G端口设备小时的测试中，出现过一次FEC bin >10的情况。
此外，Meta在ECOC大会的演讲中还公布了扩展测试结果：累计测试时长达1500万个400G端口设备小时。结果显示，前400万个400G端口设备小时内未出现任何不可纠正码字（UCW）；同时，400G 2xFR4收发器的平均无故障时间（MTBF）为0.5-1百万设备小时（全球2xFR4的平均MTBF为55万设备小时），而CPO的MTBF达260万设备小时。

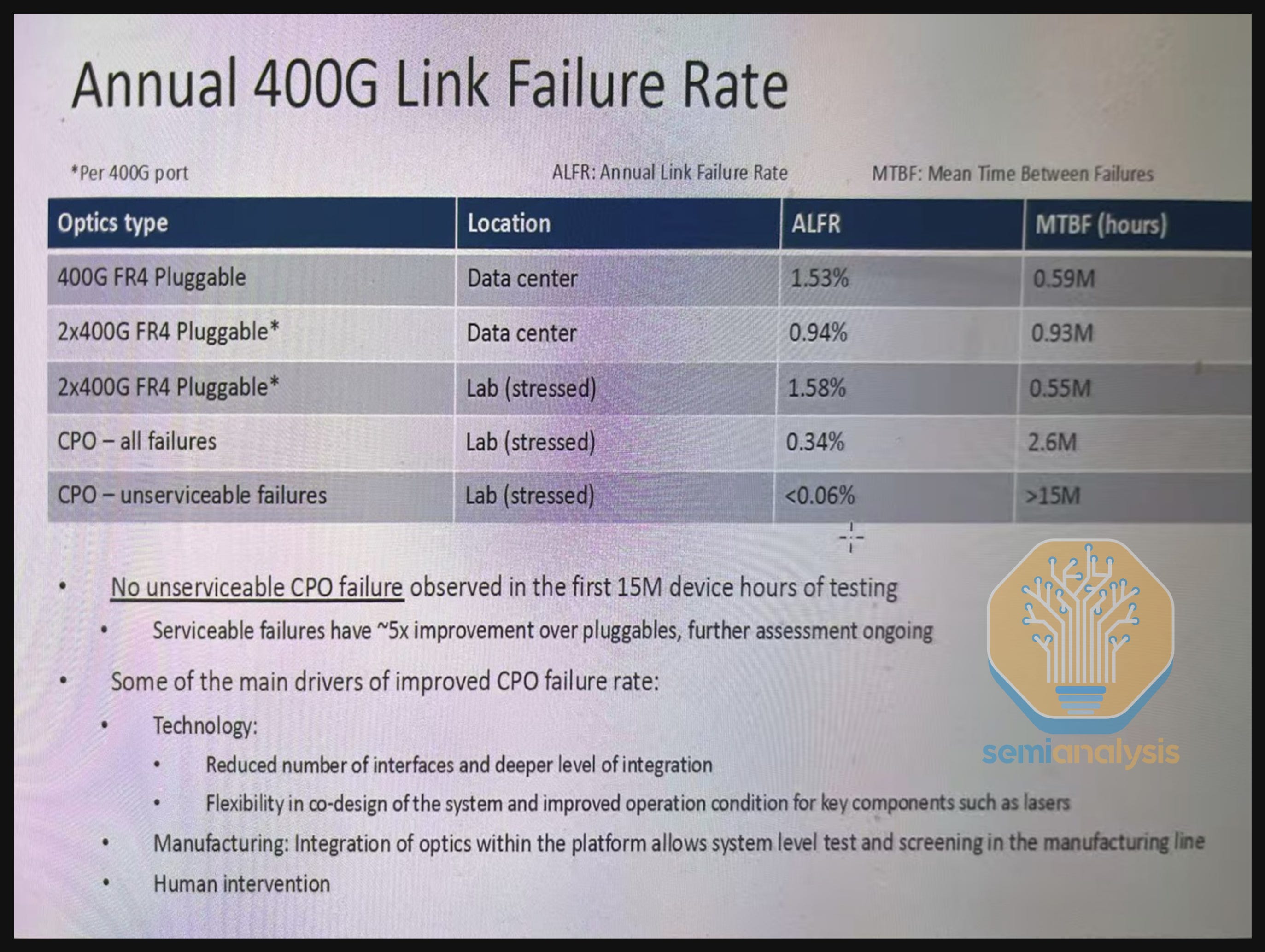

400G链路年故障率对比
（注：每400G端口；ALFR=年链路故障率；MTBF=平均无故障时间）
（注：前1500万个设备小时内未观察到CPO不可修复故障；可修复故障比可插拔模块改善5倍，后续评估仍在进行中）
◆ CPO故障率提升的主要驱动因素：
- 技术层面：减少接口数量、深度集成；系统协同设计的灵活性；关键组件（如激光）工作条件的改善。
- 制造层面：平台内光学集成支持生产线的系统级测试和筛选；减少人为干预。
尽管1500万个端口设备小时看似庞大，但这是以400G端口小时为单位计算的——例如，一台51.2T交换机运行1小时，相当于128个400G端口小时。15台51.2T交换机累计1500万个400G端口小时，相当于实际运行7812小时（约325天）。值得注意的是，1500万小时这一数字常被简化表述为“小时”或“设备小时”，而忽略了“端口”这一关键限定。
虽然前400万个端口设备小时“零故障、零不可纠正码字”的统计数据极具参考价值，但行业需要的远不止15台CPO交换机在实验室环境下11个月的测试数据——要大规模转向CPO scale out交换机并投入数十亿美元，还需更多验证。
在动态的实际部署环境中运行数千台scale out交换机，是一项完全不同的挑战，这些交换机在生产环境中的表现仍有待观察。生产环境的温度波动可能比实验室更大，可能导致组件性能或耐久性出现意外变化。Meta自身的Llama 3论文指出，数据中心1-2%的温度变化会对功耗波动产生不利影响——这种波动是否会以难以预测的方式影响整个网络结构？
一个有趣的观察是，环境因素对大规模训练性能的影响：在Llama 3 405B模型的训练中，我们发现吞吐量存在日间1-2%的波动，这是由于午间高温影响了GPU的动态电压和频率调节。训练过程中，数万个GPU可能同时增减功耗（例如，所有GPU等待检查点完成、协同通信结束，或整个训练任务启动/关闭），这可能导致数据中心功耗瞬间波动数十兆瓦，逼近电网极限。这是我们在未来更大规模Llama模型训练中面临的持续挑战。
即使是数据中心灰尘这样看似普通的问题，也让技术支持人员头疼不已——他们需花费大量时间清洁光纤端面。CPO交换机虽配备LC或MPO型前端可插拔连接器，但交换机机箱内部的灰尘问题如何解决？
0.06%的不可修复故障率看似诱人，但此类故障的影响范围可能覆盖64个800G端口。
此外，该论文聚焦于基于FR光模块的CPO交换机，而下一代CPO交换机将基于DR光模块。这些只是已知的未知问题，实际部署中可能还会出现更多不可预见的挑战。
诚然，这些结果通过提供切实的可靠性数据，已在行业内产生了积极影响。我们的核心观点并非制造恐慌、不确定性和疑虑（FUD），而是呼吁进行更大规模的实际部署测试，以便行业快速发现并解决潜在问题，为CPO的广泛应用（尤其是纵向扩展网络）铺平道路。
归根结底，英伟达Scale-outCPO产品的推出，是为真正的大规模部署进行的“实战演练”和“管道疏通”。Semianalysis认为，鉴于scale up在TCO和性能/TCO方面具有更显著的优势，其部署规模和影响将远大于横向扩展。
此外，就Scale out CPO而言，Rubin Ultra计划于2027年推出（预计实际上市时间为2027年末），而供应链届时将无法满足数千万个CPO端点的GPU需求——即便是这一时间线，对英伟达而言也过于激进。因此，Feynman系列似乎将成为CPO融入英伟达生态系统的核心节点
接下来将深入探讨CPO的核心技术、技术考量、挑战及当前生态系统状况。
