2. 共封装光学（CPO）简介与实现方案
◆ 什么是CPO？为何备受关注？
CPO将光引擎直接与高性能计算或网络ASIC封装在同一封装体或模块中。这些光引擎负责将电信号转换为光信号，实现通过光链路的高速数据传输。当数据传输距离超过数米时，必须使用光链路——因为高速电信号通过铜缆无法传输如此远的距离。
如今，大多数电光转换通过可插拔光模块实现：电信号从交换机或处理芯片出发，通过PCB传输数十厘米甚至更远距离，到达机箱前面板或后面板的物理收发器插槽，可插拔光模块便插入该插槽。收发器接收电信号后，由oDSP芯片重新恢复，再发送至光引擎组件，将电信号转换为光信号。光信号通过光纤传输至链路另一端，另一台光模块反向执行这一过程，将光信号转换回电信号，最终传输至目标芯片。 在这一过程中，电信号需在铜缆上传输相对较长的距离（至少对铜缆而言），且经过多个转接点后才能进入光链路。这会导致电信号衰减，需要大量功耗和复杂的电路（serdes）来驱动和恢复信号。
为改善这一状况，需要缩短电信号的传输距离——这正是“共封装光学”的核心思路：将原本位于可插拔收发器中的光引擎，与主机芯片共封装。 这使得电信号传输距离从数十厘米缩短至数十毫米（因为光引擎紧邻XPU或交换机ASIC），通过最小化电互联距离、缓解信号完整性问题，显著降低功耗、提升带宽密度并减少延迟。

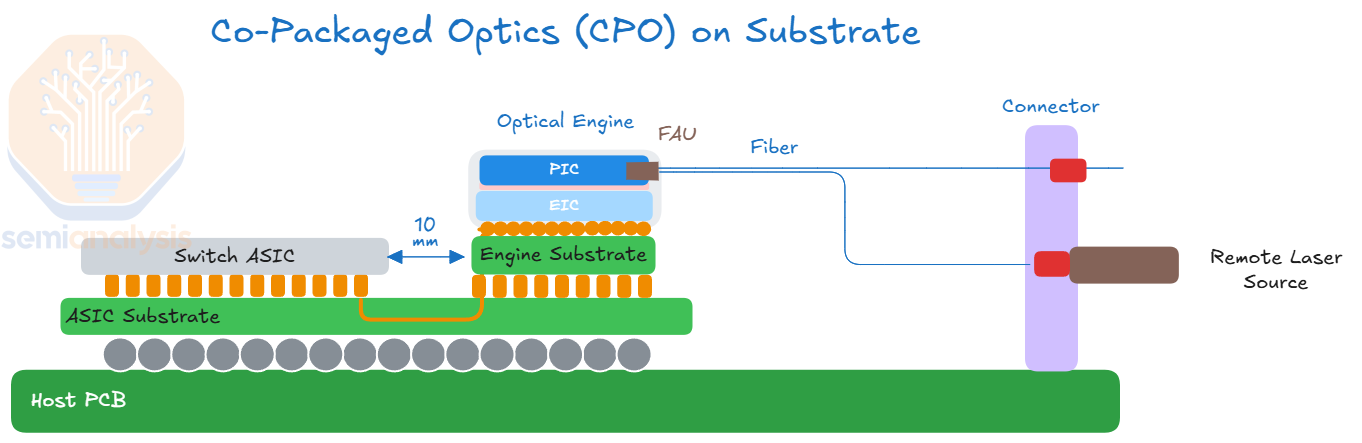

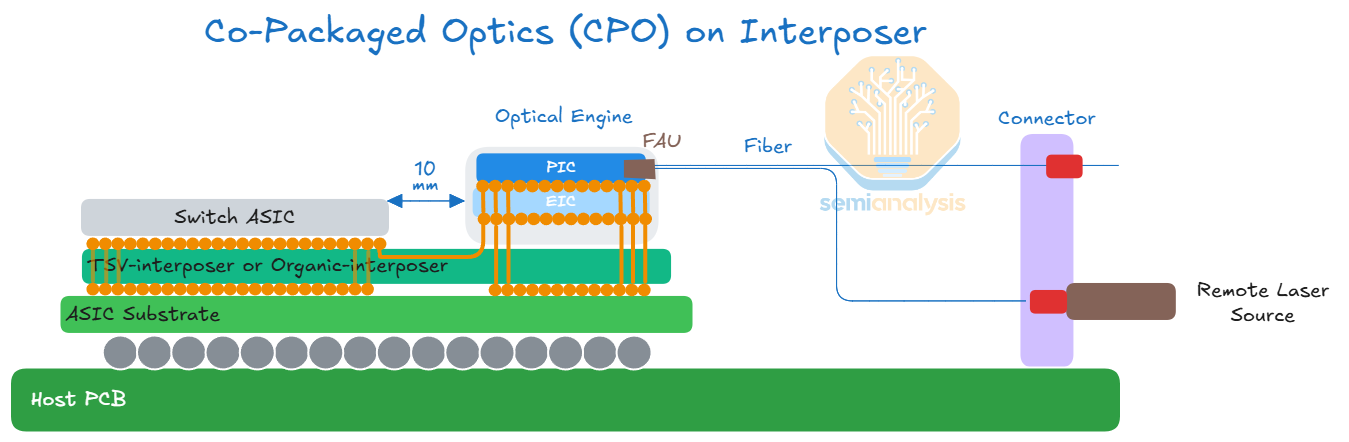

以下示意图展示了CPO的实现方案：光引擎与计算或交换机芯片位于同一封装体中。光引擎最初将部署在基板上，未来可能会迁移至中介层。

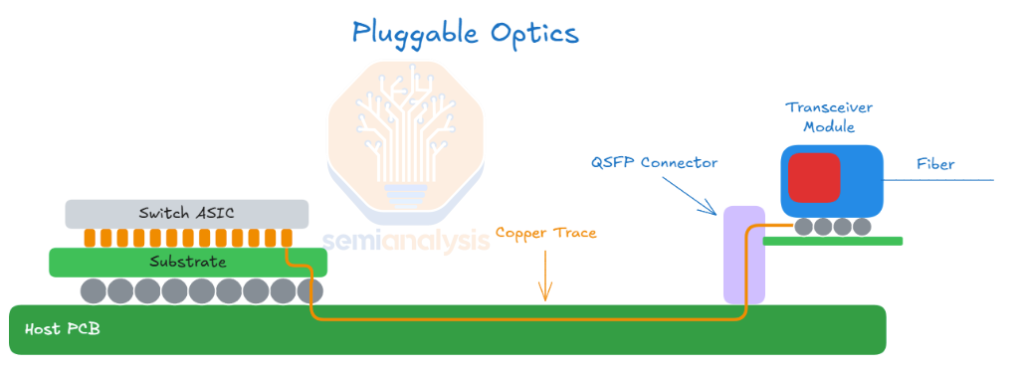

如今，如以下示意图所示的前端可插拔光学方案已被广泛采用。该示意图的核心是展示：电信号需通过铜质走线或飞线电缆传输15-30厘米，才能到达收发器中的光引擎。如前所述，这也需要长距离（LR）serdes来驱动可插拔模块。
此外，在CPO与传统前端可插拔光学之间，还存在一些中间实现方案，例如近封装光学（NPO）和板上光学（OBO）。

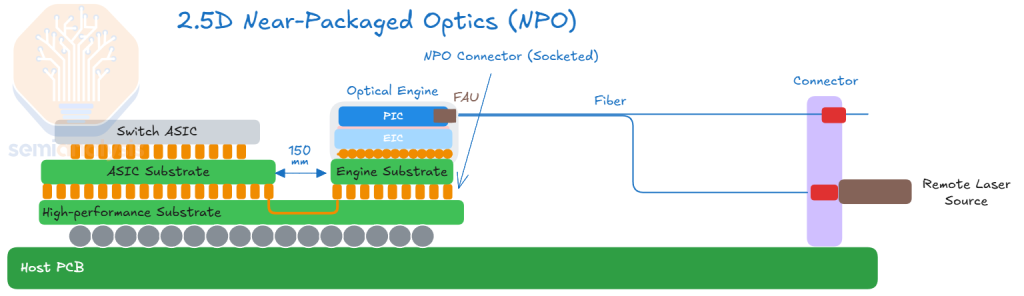

近年来，NPO已成为迈向CPO的中间步骤。NPO有多种定义，其核心是光引擎不直接位于ASIC的基板上，而是共封装在另一块基板上。光引擎仍保持可插拔性，可与基板分离。电信号需从XPU封装上的串并转换器，通过铜质通道传输至光引擎。

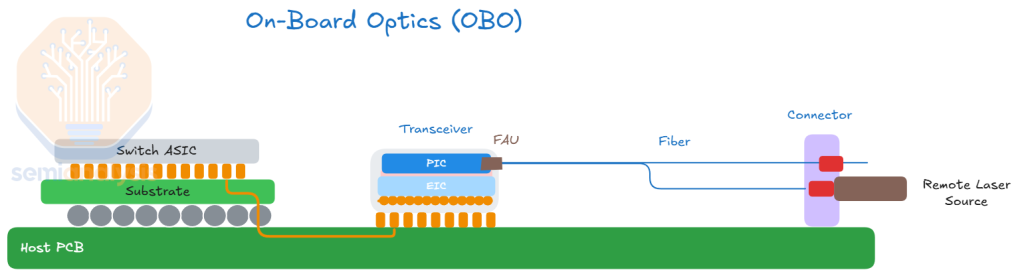

板上光学（OBO）则将光引擎集成在机箱内部的系统PCB上，使其更靠近主机ASIC。但OBO继承了CPO的诸多挑战，却在带宽密度和功耗节省方面的收益较少——SA认为OBO是“两头不讨好”的方案，既保留了可插拔光学的部分局限性，又承担了CPO的复杂性。
◆ 共封装铜缆（CPC）

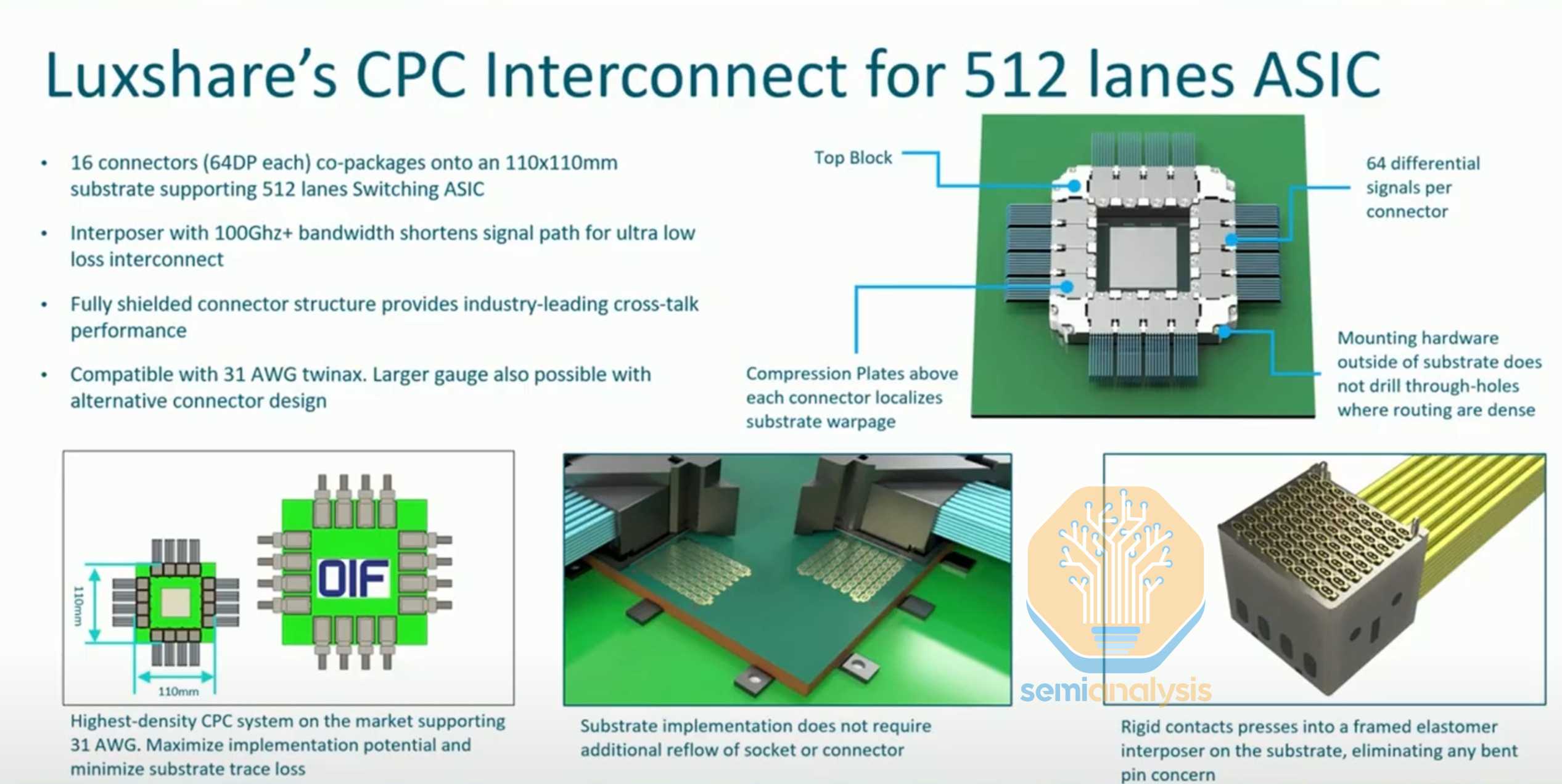

CPO的另一种替代方案是“共封装铜缆（Co-packaged Copper, CPC）”。CPC的铜缆直接从基板上的连接器引出，所使用的电缆与飞线电缆相同，核心目的是绕过PCB走线。CPC进一步优化了飞线电缆方案：将插座直接集成在封装基板上。CPC使用的双轴电缆（Twinax cables）具有良好的绝缘性，可减少串扰，与传统电走线相比，插入损耗显著降低。
尽管仍使用铜缆，但CPC在信号完整性方面具有关键优势，有望成为部署448G串并转换器的实用路径，支持封装外互联的进一步扩展。
CPC的挑战在于封装基板的复杂性增加——基板需为数千根电缆提供电源和信号布线。尽管如此，CPC仍比CPO简单得多，后者需克服供应链多个环节的制造障碍。我们认为，CPC在机架内scale up互联等短距离应用中具有特别的吸引力（下文将详细探讨）。通过绕过损耗较大的CCL走线，CPC有望成为支持448G速率的关键技术。此外，由于448G带宽的信号通过PCB传输时衰减过大，CPC也被广泛视为实现448G速率的重要方案。
◆ CPO市场化滞后的原因：为何直到现在才兴起？
尽管在技术上具有优势，但CPO的实际应用一直非常有限，主要源于多个推高成本的挑战：封装复杂性（封装成本甚至超过光引擎本身）、制造难度、可靠性和良率担忧，以及光电器件紧密集成带来的热管理问题。此外，行业缺乏统一标准，客户对可维护性的担忧也阻碍了从传统可插拔光学向CPO的转型。
客户的另一大顾虑是，采用CPO可能会丧失成本控制权——与少数交换机供应商相比，向众多光模块供应商施压以降低成本要容易得多。 与此同时，作为CPO替代方案的可插拔光学技术持续迭代，其性能对于几乎所有应用场景都已足够，且能显著降低终端用户的顾虑。
本部分剩余内容将深入探讨CPO的应用动力：首先解释serdes的扩展为何已逼近瓶颈，使得宽IO等与CPO结合的接口类型成为必要；然后探讨制造考量和市场化路径；最后详细介绍CPO的关键组件（如光引擎、光纤耦合、外部激光源和调制器）及带宽扩展路线图。
◆ 超越DSP收发器：从LPO到CPO

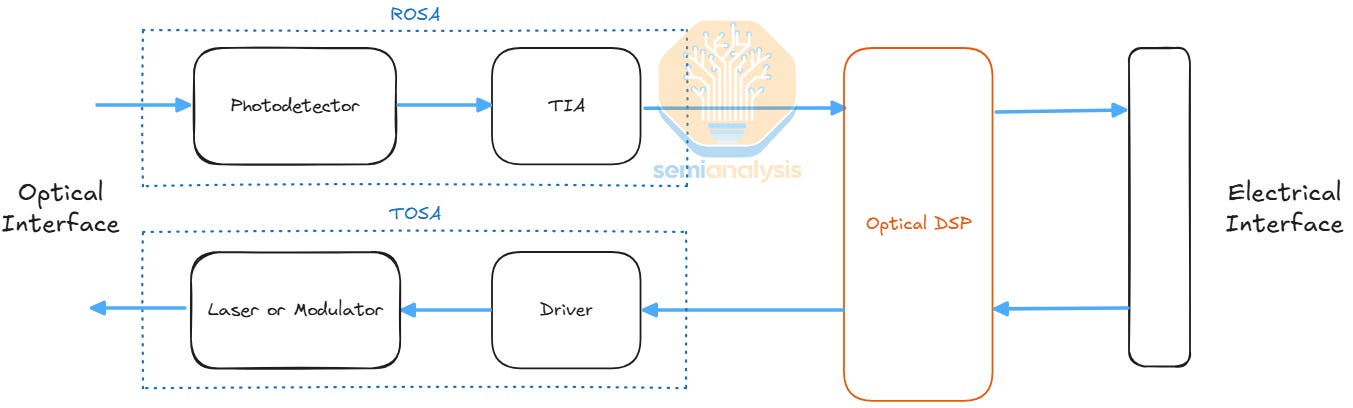

DSP光模块负责光信号的发送和接收，包含一个“光引擎（OE）”，用于实现电光转换。光引擎由发送端的DRV和调制器（MOD），以及接收端的TIA和光电探测器（PD）组成。 另一个关键组件是光DSP芯片，有时会将DRV和/或TIA集成在同一封装中。
从Host交换机或处理芯片发送的高频电信号，需通过损耗较大的铜质走线传输相对较长的距离，才能到达服务器机箱前端的收发器。DSP的核心作用是对该信号进行重定时和重新调理，通过纠错和时钟/数据恢复，补偿信号从交换机或ASIC芯片经过基板等传输介质时产生的衰减和失真。
在调制方面，以PAM4为例，DSP将二进制信号映射为四个不同的幅度等级，以增加每个信号承载的比特数，从而实现更高的比特率和带宽。

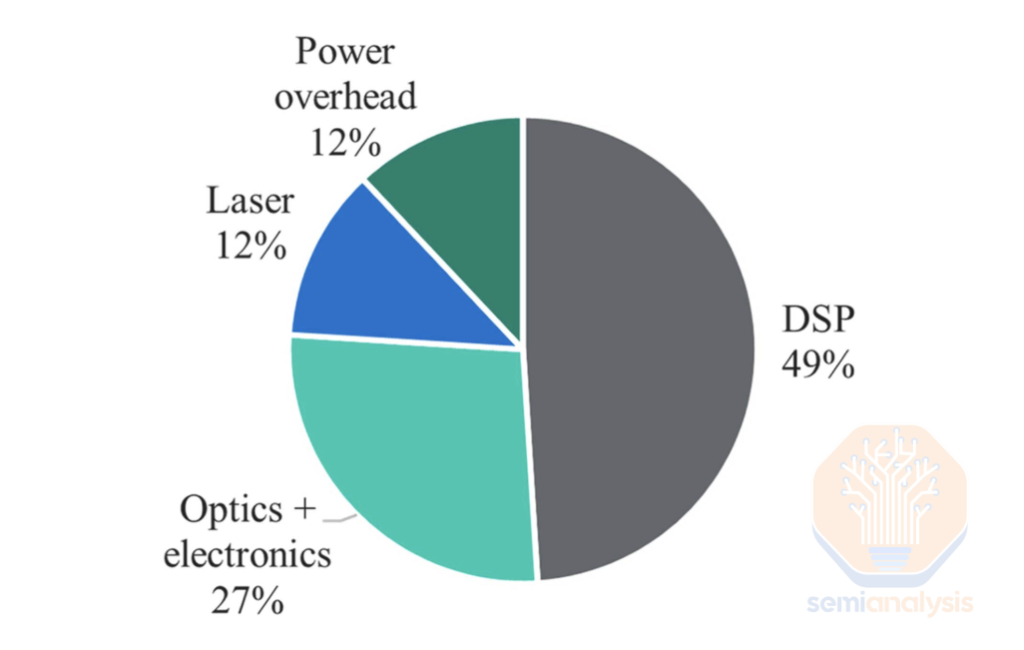

DSP芯片是光模块中功耗最高、成本最高的组件之一（甚至没有之一）。以800G SR8收发器为例，DSP占模块总功耗的近50%——这也是行业致力于摒弃DSP的核心原因。

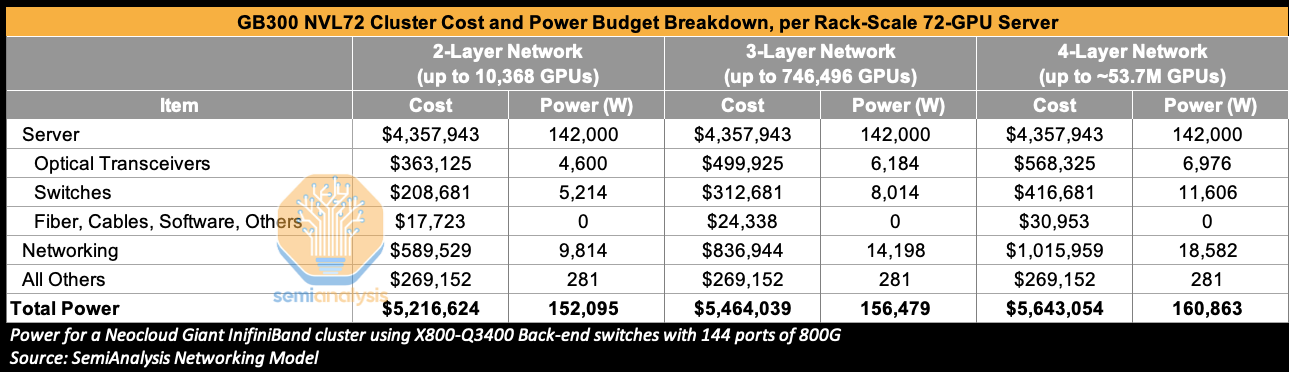

一个包含18000个GB300的集群（采用二层IB网络），需要18432个800G DR4收发器和27648个1.6T DR8收发器。DSP带来的额外成本和功耗，会显著增加总拥有成本：假设800G DSP的功耗为6-7W，1.6T DSP的功耗为12-14W，仅后端网络的DSP总功耗就将达到480kW（约每服务器机架1.8kW）。
若采购高端品牌供应商的光模块，其成本可能占集群总拥有成本的近10%。因此，占据光模块50%功耗和20-30%物料成本的DSP，被不少人视为成本和能效的“头号敌人”。
◆ 向DSP宣战
DSP的高成本和高功耗占比，促使行业寻找摆脱DSP的技术方案。第一波尝试是线性可插拔光学（LPO）——试图完全摒弃DSP，让交换机的serdes直接驱动收发器中的发射和接收光学元件。
然而，正如2023年采访DSP专家Loi Nguyen时他所预测的那样，LPO尚未实现大规模应用。 CPO将LPO的理念推向了极致：将光引擎与计算或交换机芯片共封装。CPO的核心优势之一是不再需要收发器中的DSP——因为host与光引擎的距离极短。
此外，CPO比LPO更进一步：通过摒弃功耗和面积密集的LR serdes，转而使用短距离serdes，甚至在宽IO接口场景下使用时钟转发的宽域芯片间（D2D）串并转换器，解锁了更高的芯片岸线密度。
常有人说，CPO“近在眼前”已有二十年——但为何长期未能落地？行业为何更倾向于坚持使用可插拔DSP光模块？
可插拔光模块的一大核心优势是高度互操作性：通过OSFP、QSFP-DD等标准封装形式，以及遵循OIF标准，客户可独立选择收发器供应商（与交换机和服务器供应商无关），获得采购灵活性和更强的议价能力。 另一大优势是现场可维护性：收发器的安装和更换非常简单，只需技术人员手动插拔即可。相比之下，CPO的光引擎若发生故障，可能导致整个交换机无法使用；即使是可修复故障，排查和维修也更为复杂。
激光是最常见的故障点之一，如今大多数CPO方案采用可插拔的外部激光源，以提升可维护性和可更换性，但客户对其他非可插拔CPO组件的故障担忧仍未消除。
◆ 为何选择CPO？IO挑战、带宽密度与瓶颈
除了摒弃高功耗、高成本的DSP，以及最大限度减少或避免使用LR serdes外，CPO的另一大核心优势是更高的“带宽密度/能耗比”。 带宽密度衡量单位面积或单位通道传输的数据量，反映有限空间内实现高速数据传输的效率；能效则量化传输单位数据所需的能量。因此，“带宽密度/能耗比”是评估互联技术优劣的关键指标——当然，理想的互联技术还需满足距离和成本要求。

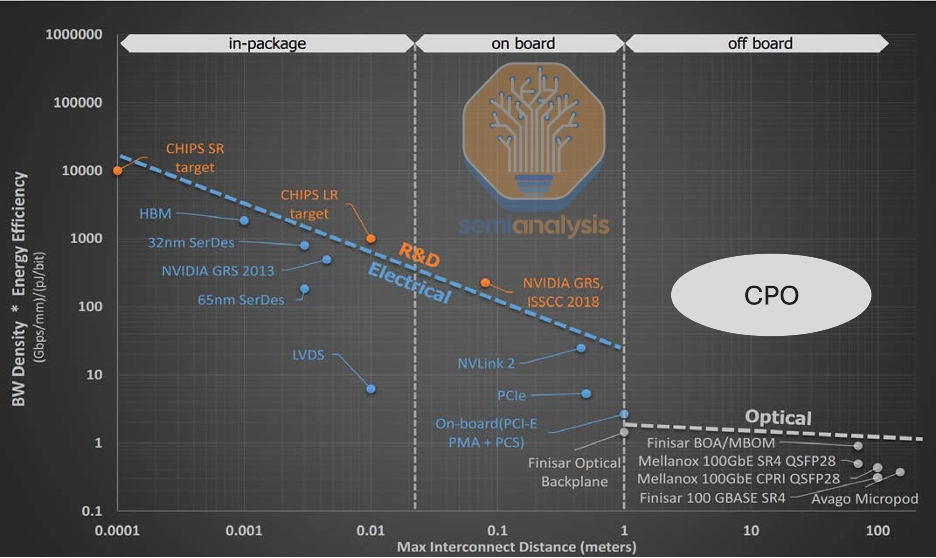

如下列图表所示，一个明确的趋势是：随着距离增加，电链路的这一指标呈指数级下降；此外，从纯电接口转向需要电光转换的接口时，效率会大幅下降（可能达一个数量级）。这是因为信号从芯片传输到前端面板的收发器需要消耗能量，而光DSP的功耗则更高。
CPO通信的指标曲线明显高于可插拔光学——在相同传输距离范围内，CPO提供更高的单位面积、单位能耗带宽密度，是客观上更优的互联方案。
该图表也印证了一句行业格言：“能用电的地方就用电，必须用光的时候才用光”。短距离铜缆通信在可行的情况下具有优势——英伟达正是这一理念的践行者，其机架级GPU架构致力于突破机架内密度极限，最大限度增加可通过铜缆互联的GPU数量。这也是GB200 NVL72采用纵向扩展网络架构的核心逻辑，而英伟达在Kyber机架中更是将这一理念推向了极致。
然而，随着CPO技术的成熟，其在指标曲线上的优势将使其在Scale-up场景中具备实用价值，且在性能/TCO方面的收益将值得投入。
◆ IO的障碍与瓶颈

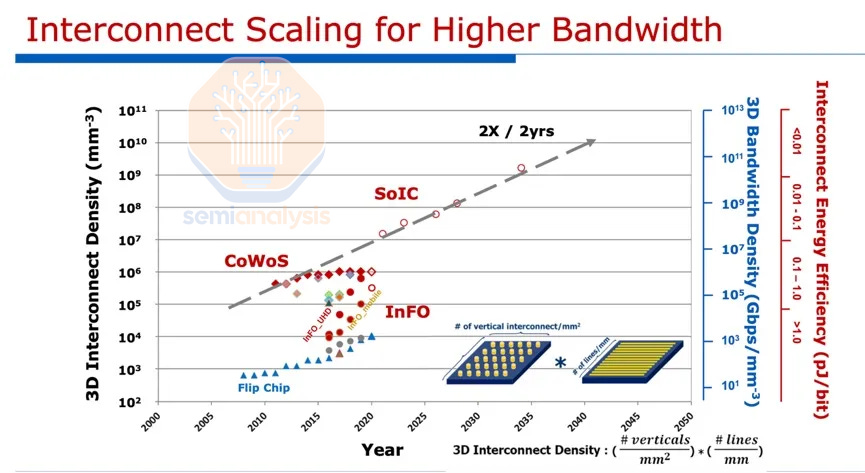

尽管晶体管密度和计算能力（以浮点运算次数FLOPs为代表）已实现良好扩展，但IO的扩展速度要慢得多，成为系统整体性能的瓶颈：有机封装基板上的片外IO数量有限，数据需通过这些有限的IO输出芯片。

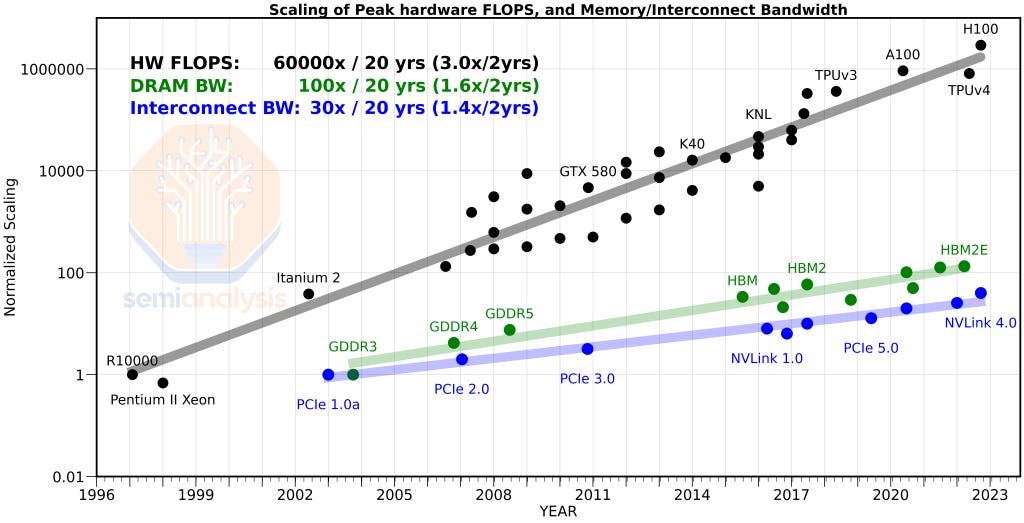

此外，提高单个IO的信号速度正变得越来越具挑战性且功耗高昂，进一步限制了数据传输。这也是过去几十年来，互联带宽相对于其他计算领域趋势扩展缓慢的关键原因。
高性能计算（HPC）应用的封装外IO密度已趋于平稳，这主要受限于单芯片倒装球栅阵列（BGA）封装的凸点数量——这是扩展输出带宽的一大制约因素。
◆电serdes的扩展瓶颈
在IO数量有限的情况下，实现更高输出带宽的关键是提高每个IO的信号频率。如今，英伟达和博通在serdes IP领域处于领先地位：英伟达在Blackwell架构中部署了224G serdes，支撑其高速NVLink；博通则从2024年末开始在其光DSP中采用224G serdes。行业内出货AI浮点运算能力最强的两家公司，同时在高速serdes IP方面领先——这并非巧合，而是印证了AI性能与吞吐量之间的核心关联：最大化数据传输效率与提供原始计算能力同等重要。

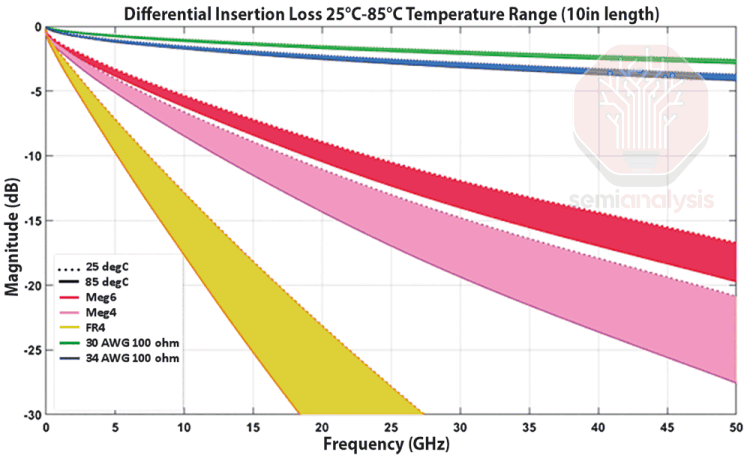

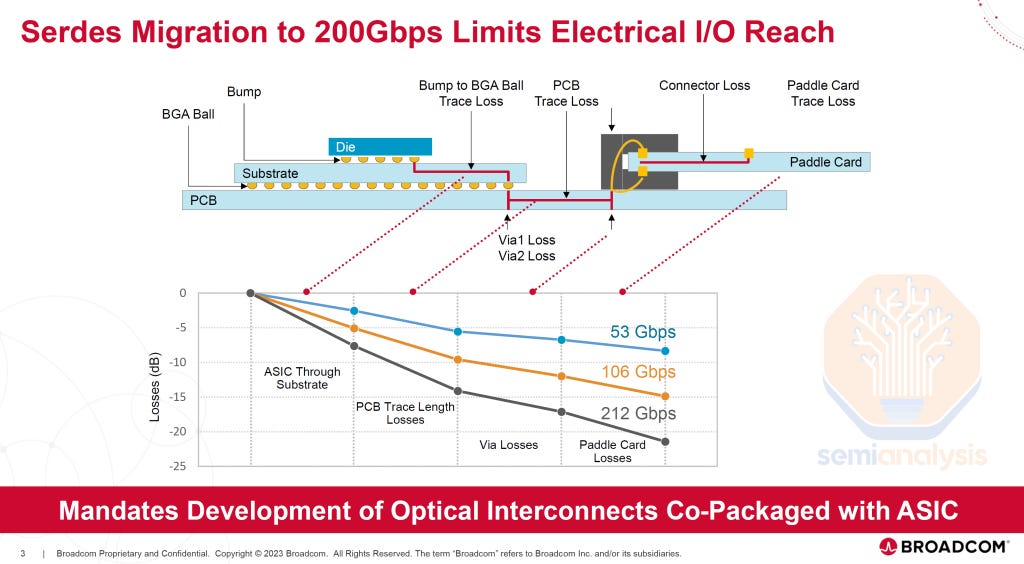

然而，在保持理想传输距离的同时提高线速，正变得越来越具挑战性。随着频率增加，插入损耗会上升（如下列图表所示）：serdes信号速度越高，信号路径越长，损耗越大。
serdes的扩展已逼近平台期：更高的速度仅能在极短距离内维持，否则需要额外的信号恢复组件——这会进一步增加复杂性、成本、延迟和功耗。224G serdes的实现已极具挑战性。 展望448G serdes，其能否驱动信号传输超过几厘米，仍存在较大不确定性。
英伟达在Rubin架构中，通过双向serdes技术实现了每电通道448G的互联；而实现真正的单向448G serdez，还需要进一步的技术突破——可能需要采用更高阶的调制方式（如PAM6或PAM8），取代自56G serdes时代以来广泛使用的PAM4调制。若使用PAM4（每个信号编码2比特）实现448G速率，需要244G波特率，这可能因功耗过高和插入损耗过大而难以实现。
◆ serdes扩展平台期：NVLink扩展的瓶颈

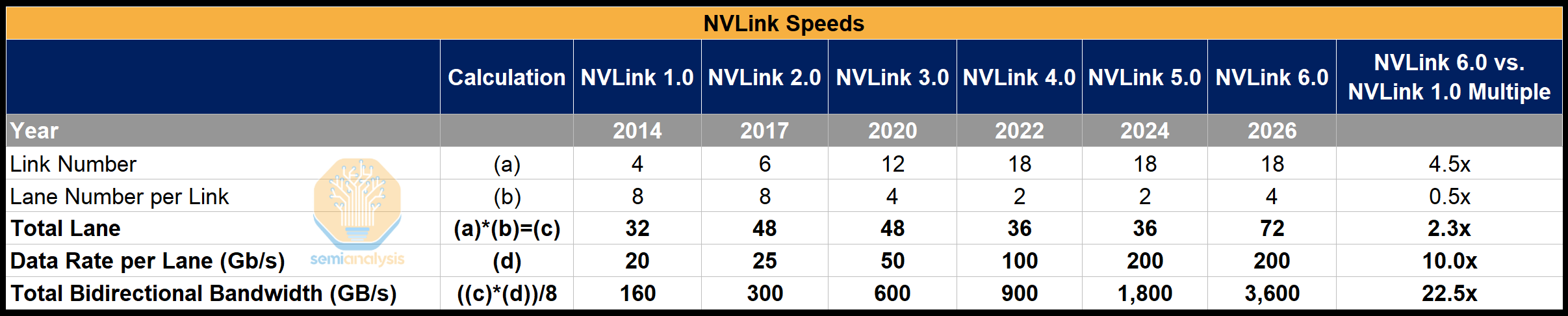

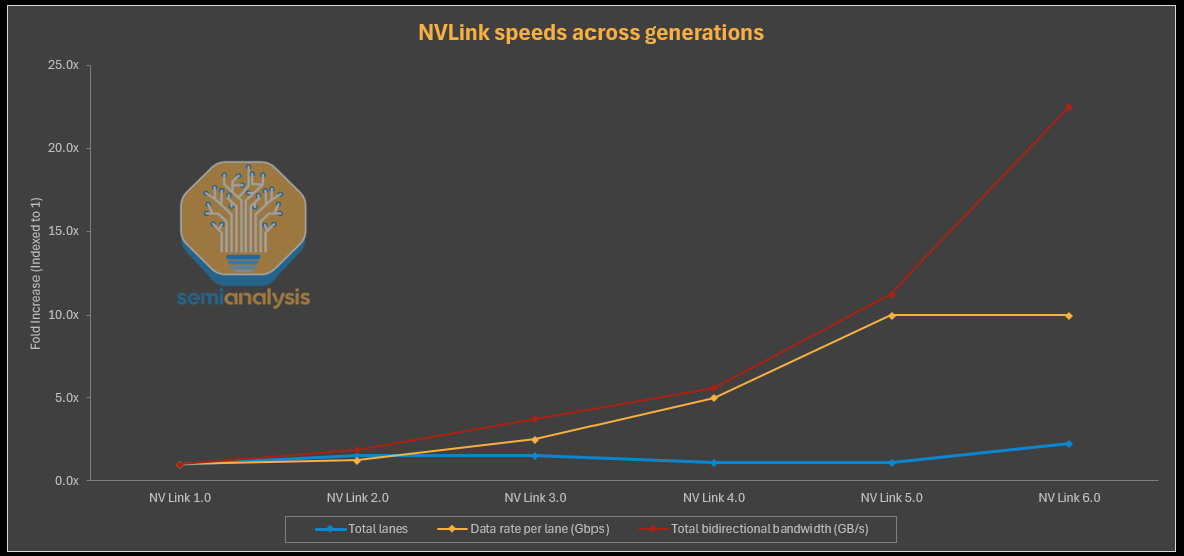

在NVLink协议中，NVLink 5.0的带宽相比NVLink 1.0增长了超过11倍，但这一增长并非源于通道数量的显著增加（仅从32通道增至36通道），核心驱动力是serdes通道速度的10倍提升（从20G增至200G）。然而，在NVLink 6.0中，英伟达预计将维持200G串并转换器速度，这意味着必须通过增加通道数量来实现带宽翻倍——具体而言，将通过双向串并转换器技术，在使用相同数量物理铜缆的情况下，有效翻倍通道数量。除此之外，进一步提升串并转换器速度或突破岸线限制增加通道数量，都将变得越来越困难，最终输出带宽将陷入停滞。
输出带宽的扩展对于行业领先企业至关重要，因为吞吐量是核心差异化优势。对于英伟达而言，其NVLink scale up架构是重要的竞争壁垒——而这一瓶颈可能会让AMD等竞争对手及超大规模数据中心运营商更容易追赶。
解决这一困境的关键（或者说必要的妥协）是：尽可能缩短电IO的传输距离，并在离host ASIC尽可能近的位置，将数据传输卸载至光链路，以实现更高带宽。这也是为何CPO被视为互联技术的“圣杯”——CPO允许光通信在ASIC封装上进行（无论是通过基板还是中介层），电信号仅需通过封装基板传输几毫米，理想情况下甚至可通过更高质量的中介层传输更短距离，而非通过损耗较大的覆铜层压板（CCL）传输数十厘米。
serdes可针对短距离进行优化，所需电路比长距离serdes简单得多，设计难度降低，同时功耗和硅面积也更小。这种简化使更高速度的serdes更容易实现，并延长了serdes的扩展路线图。
尽管如此，我们仍受限于传统带宽模型——带宽密度仍与serdes速度成比例扩展。 要实现更高的带宽密度，宽IO物理层（PHY）是短距离场景下的更优选择，相比serdes接口，其单位功耗的带宽密度更高。当然，宽IO也需要更先进的封装，但在CPO场景中，这一问题并不突出：CPO的封装本就高度先进，因此集成宽IO物理层几乎不会增加额外的封装复杂性。
◆ 宽IO vs 串并转换器

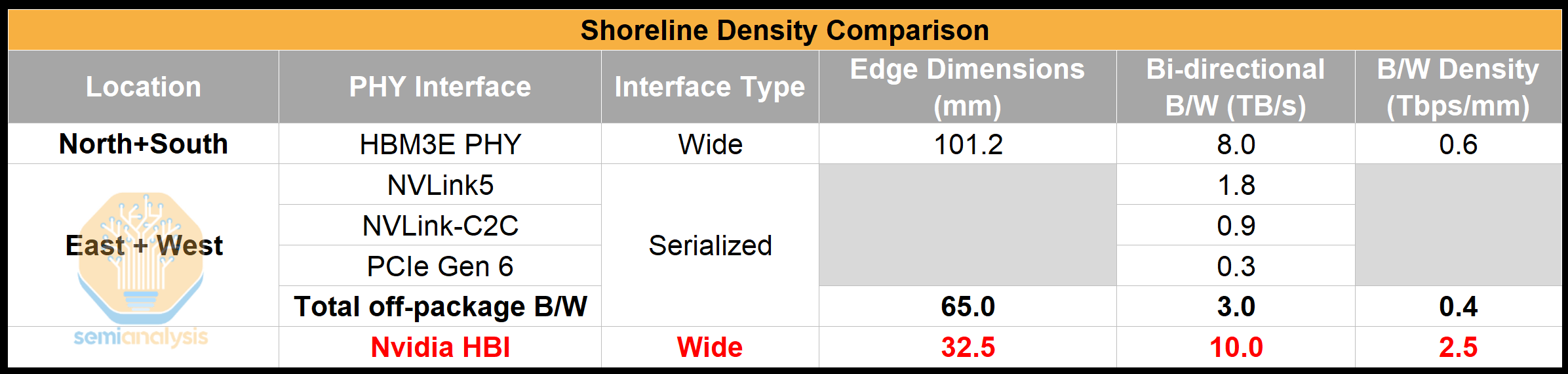

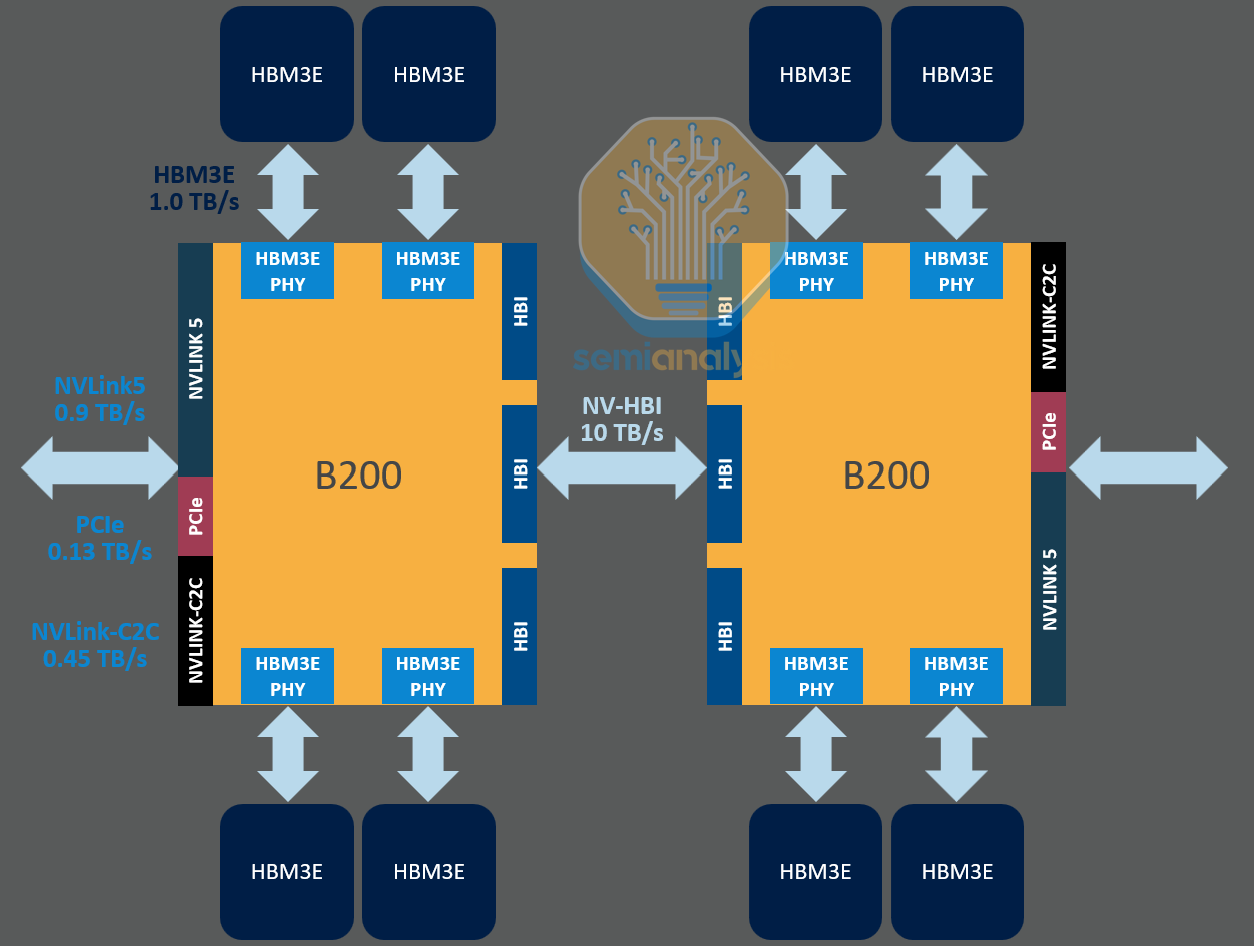

当不再需要驱动电信号传输较长距离时，我们就可以彻底摆脱串行接口，转而使用宽接口——在短距离内提供更高的岸线密度。 以UCIe接口为例：UCIe-A可提供高达约10Tbps/mm的岸线密度，专为先进封装设计（例如通过中介层连接的芯片小间距互联，传输距离小于2毫米）。在一块掩模版尺寸芯片的长边，可实现高达330 Tbits的封装外带宽，双长边则可实现660 Tbits的双向带宽。相比之下，Blackwell架构的封装外带宽仅为23.6Tbps，岸线密度约为0.4Tbps/mm——两者差距显著。
当然，这并非完全公平的对比——这些封装外物理层需要驱动较长距离。而这正是核心要点：有了CPO，传输距离不再是考虑因素，因为电信号无需长距离传输。在10Tbps/mm的带宽密度下，瓶颈不再是电接口，而是链路的其他部分——即光纤可输出的带宽。
要达到这一限制，距离当前现实仍有很长的路要走：光引擎需与host共享中介层，而将CPO集成到中介层本身，比在基板上可靠集成光引擎的路线图更靠后。基板上的物理层性能当然相对较差，UCIe-S的岸线密度约为1.8Tbps/mm，但这仍比我们认为的224G serdes有显著提升。
然而，尽管宽接口具有优势，博通和英伟达仍在其路线图中坚持使用电serdes。主要原因是他们认为串并转换器仍有扩展空间，且需要针对铜缆进行设计（尤其是光学技术的采用速度较慢）。此外，混合式共封装铜缆和共封装光学方案可能会长期存在，这要求他们同时针对两种方案进行优化——这种方式可避免为不同方案进行多次流片。
◆ 链路弹性
链路弹性和可靠性是CPO技术的另一关键驱动因素。在大型AI集群中，链路 downtime是影响集群整体可用性的重要因素——即使是链路可用性和稳定性的微小提升，也能为基础设施投资带来巨大回报。
如今，在一个拥有近百万条可插拔模块链路的大规模AI集群中，每天可能发生数十次链路中断。其中一些是组件故障或硬件质量导致的“硬故障”，但更多是“软故障”——源于可插拔方案固有的复杂性和可变性，故障模式多样，包括但不限于信号完整性问题和波动、连接器和引线键合质量、组件和引脚污染、噪声注入及其他瞬态效应。这些故障与组件故障几乎没有相关性——约80%因链路故障退回的光模块，经检测后“无故障”。
CPO通过以下方式，显著降低了大规模AI网络中高速信号路径的固有复杂性和可变性：
1.大幅减少光接口中的组件数量：光子层面和芯片/封装层面的高度集成，降低了关键高速组件的复杂性，提升了系统级的可靠性和良率；同时减少了电光接口数量，最大限度降低了每个接口的功率损耗。
2.显著改善host ASIC（如交换机）与光引擎之间的主机电接口信号完整性：通过将光引擎封装在一级封装中，并采用定义明确、可预测的设计规则和制造公差，大幅降低了插入损耗、反射和其他非线性损伤。
3.减少交换机上高速信号路径的端口间差异：这种差异会增加DSP信号处理、host和模块均衡、主机和模块固件及链路优化算法的开销和复杂性。所有可插拔模块方案及host serdes，都必须设计为适应这种端口级性能差异——这会导致复杂性和故障点增加。
4. 消除光链路部署中的“人为因素”：CPO交换机或光引擎在出厂时已完全组装并测试合格，无需在现场进行大量光部署操作（这些操作可能导致安装差异、损坏、污染，以及系统与光模块之间的兼容性问题）。
